12. Vodicí šrouby zarovnejte s otvory na skříni, zatlačte pevný disk do pozice a pak jej posuňte zpět,
dokud se nezastaví a nezapadne na místo.

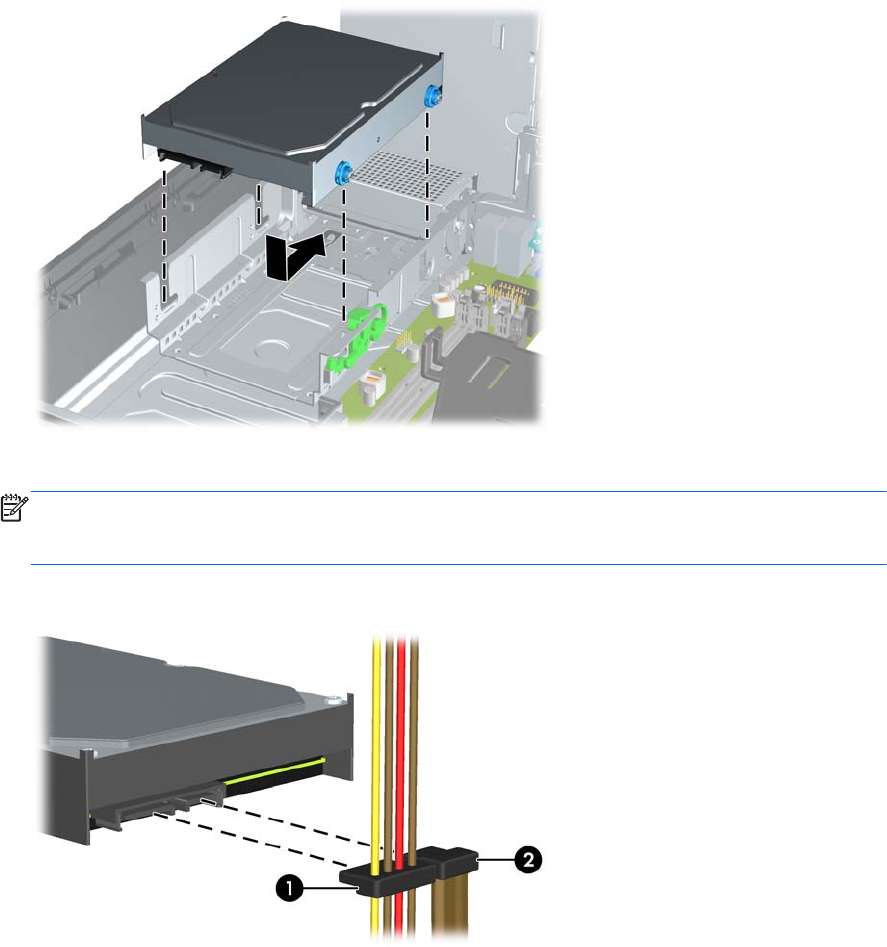

Obrázek 3-38 Instalace pevného disku
13. Připojte napájecí kabel (1) a datový kabel (2) k zadní straně pevného disku.
POZNÁMKA: Pokud počítač obsahuje pouze jeden pevný disk SATA, musíte připojit datový
kabel k tmavomodrému konektoru na systémové desce s označením SATA0, aby nedocházelo k
potížím s fungováním pevného disku.
Obrázek 3-39 Připojení kabelů pevného disku
14. Sklopte modul pro interní jednotky a napájecí zdroj do jejich normální polohy.
15. Nasaďte kryt počítače zpět.
16. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.
17. Znovu k počítači připojte napájecí kabel a počítač zapněte.
18. Uzamkněte veškerá bezpečnostní zařízení, která jste odemkli při odstraňování krytu počítače.
