5. Připojte příslušné kabely jednotky:
a. Pokud instalujete druhý pevný disk, zapojte napájecí kabel (1) a datový kabel (2) do zadní
části disku a druhý konec datového kabelu zapojte do b9l0ho konektoru na systémové
desce označeného SATA1.

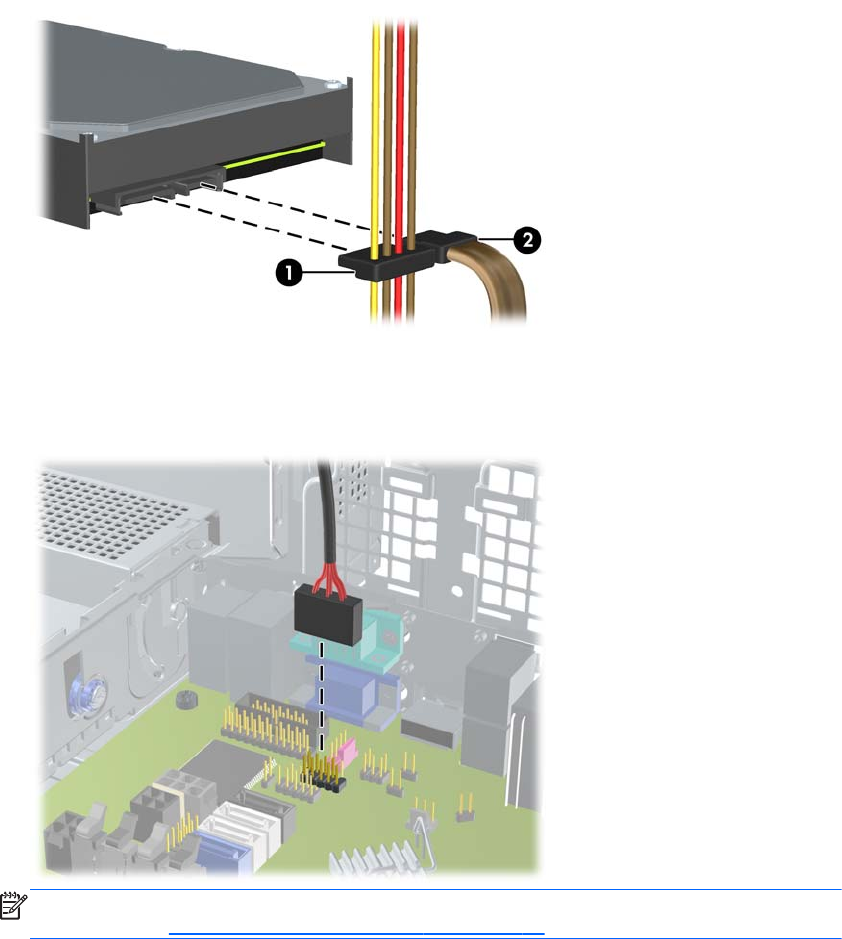

Obrázek 3-31 Připojení napájecího a datového kabelu k sekundárnímu pevnému disku
b. Pokud instalujete čtečku karet médií, připojte kabel USB ze čtečky ke konektoru USB na
systémové desce s označením MEDIA.
Obrázek 3-32 Připojení kabelu USB čtečky karet médií
POZNÁMKA: Konektory pro připojení jednotek k systémové desce můžete určit pomocí
obrázku v části
Konektory systémové desky na stránce 53.
6. Vložte 5,25palcovou jednotku.
7. Nasaďte přední panel (pokud byl demontován) a kryt počítače.
8. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.
9. Znovu k počítači připojte napájecí kabel a počítač zapněte.
10. Uzamkněte veškerá bezpečnostní zařízení, která jste odemkli při odstraňování krytu počítače.
74 Kapitola 3 Hardwarové inovace modelu Small Form Factor (SFF)
