POZNÁMKA: Správné zarovnání a usazení jednotky v modulu je třeba zajistit pomocí vodicích
šroubů. Společnost HP dodává náhradní vodicí šrouby pro pozice (čtyři standardní šrouby 6-32 a
čtyři metrické šrouby M3), které jsou umístěny v přední části skříně pod čelním panelem. Pro
sekundární pevný disk jsou nutné standardní šrouby 6-32. Všechny ostatní jednotky (s výjimkou
primárního pevného disku) používají metrické šrouby M3. Metrické šrouby M3 dodávané společností
HP jsou černé a standardní šrouby 6-32 dodávané také společností HP jsou stříbrné. Obrázky
umístění vodicích šroubů najdete v části
Instalace a vyjmutí jednotek na stránce 64.
1. Pro vyjmutí 5,25palcové jednotky a přístup k 3,5palcové pozici použijte postup uvedený v části
Vyjmutí 5,25palcové jednotky z pozice na stránce 66.
UPOZORNĚNÍ: Před pokračováním ověřte, zda je počítač vypnutý a napájecí kabel odpojený
od zásuvky.
2. Pokud jednotku instalujete do pozice zakryté záslepkou, odstraňte nejprve čelní panel a pak
záslepku. Další informace naleznete v části
Odstranění záslepek na stránce 50.
3. Do otvorů na každé straně jednotky zašroubujte vodicí šrouby.

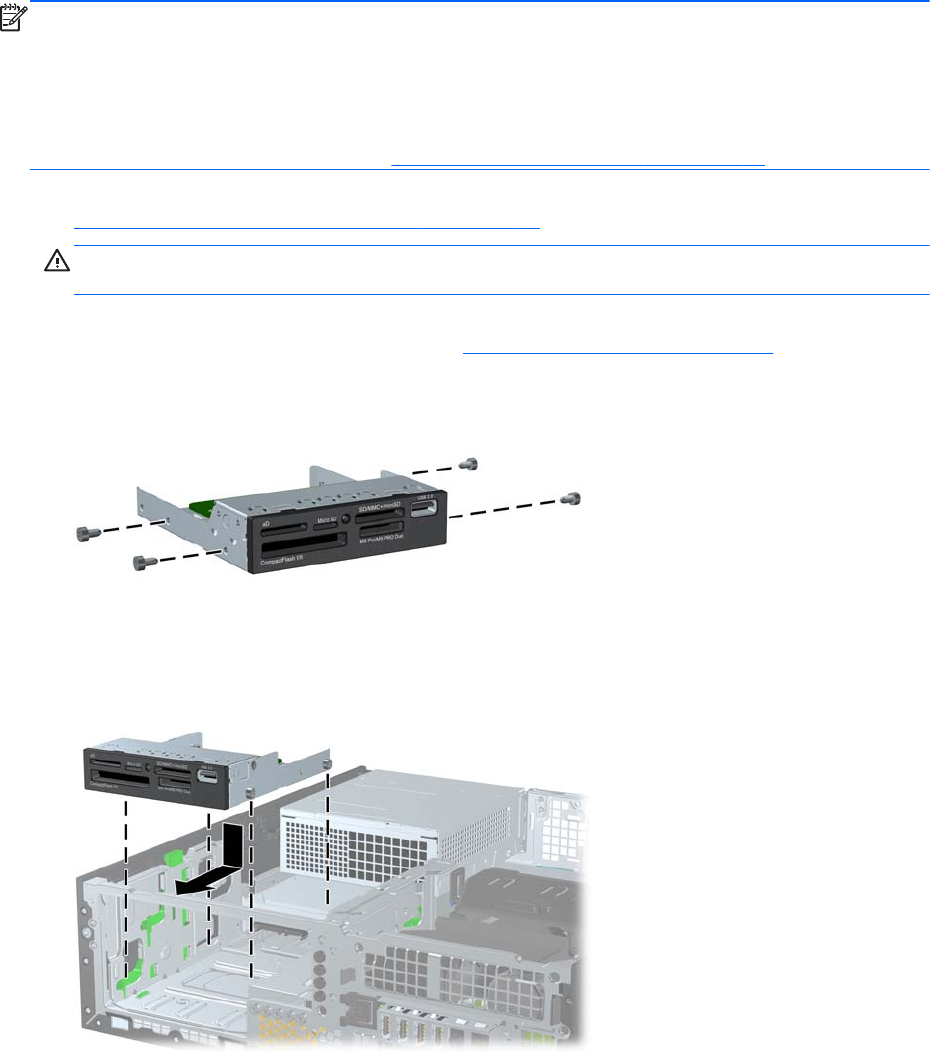

Obrázek 3-29 Šroubování vodicích šroubů (na obrázku je čtečka karet médií)
4. Nasaďte vodicí šrouby do štěrbin ve tvaru písmene J v pozici jednotky. Poté zasuňte jednotku
směrem k přední části počítače tak, aby zapadla na určené místo.
Obrázek 3-30 Instalace jednotky do 3,5palcové pozice (na obrázku je čtečka karet médií)
Instalace a vyjmutí jednotek 73
