2. Odpojte kabely připojené k zadní straně jednotky. Pokud chcete vyjmout čtečku karet médií,
odpojte kabel USB od systémové desky (viz následující obrázek).

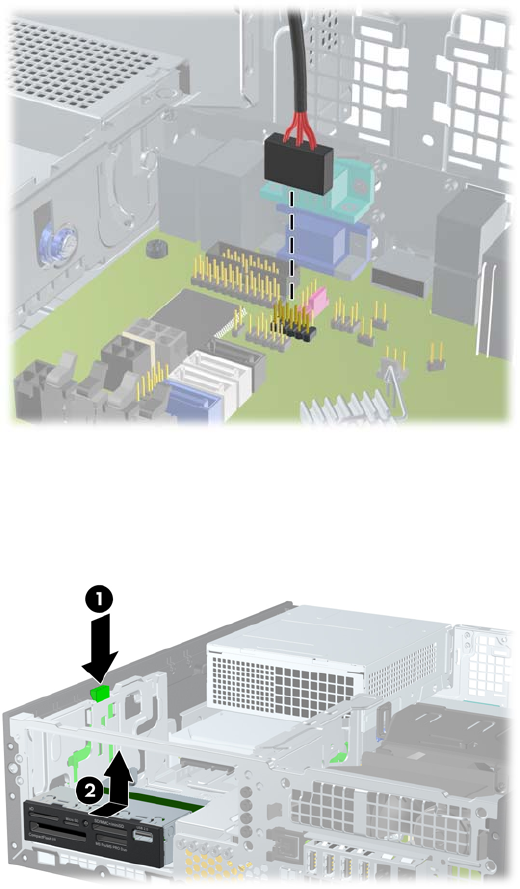

Obrázek 3-27 Odpojení kabelu USB čtečky karet médií
3. Stiskněte zelené zajišťovací tlačítko na levé straně jednotky, abyste ji uvolnili z modulu
jednotek (1). Při stisknutí zeleného zajišťovacího tlačítka zasuňte jednotku zpět, dokud se
nezastaví, zvedněte ji a poté vytáhněte z modulu (2).
Obrázek 3-28 Vyjmutí 3,5palcové jednotky (na obrázku je čtečka karet médií)
Instalace 3,5palcové jednotky do pozice
3,5palcová pozice se nachází pod 5,25palcovou jednotkou. Postup instalace jednotky do 3,5palcové
pozice:
72 Kapitola 3 Hardwarové inovace modelu Small Form Factor (SFF)
