10. Vyklopte modul jednotek do vzpřímené polohy.

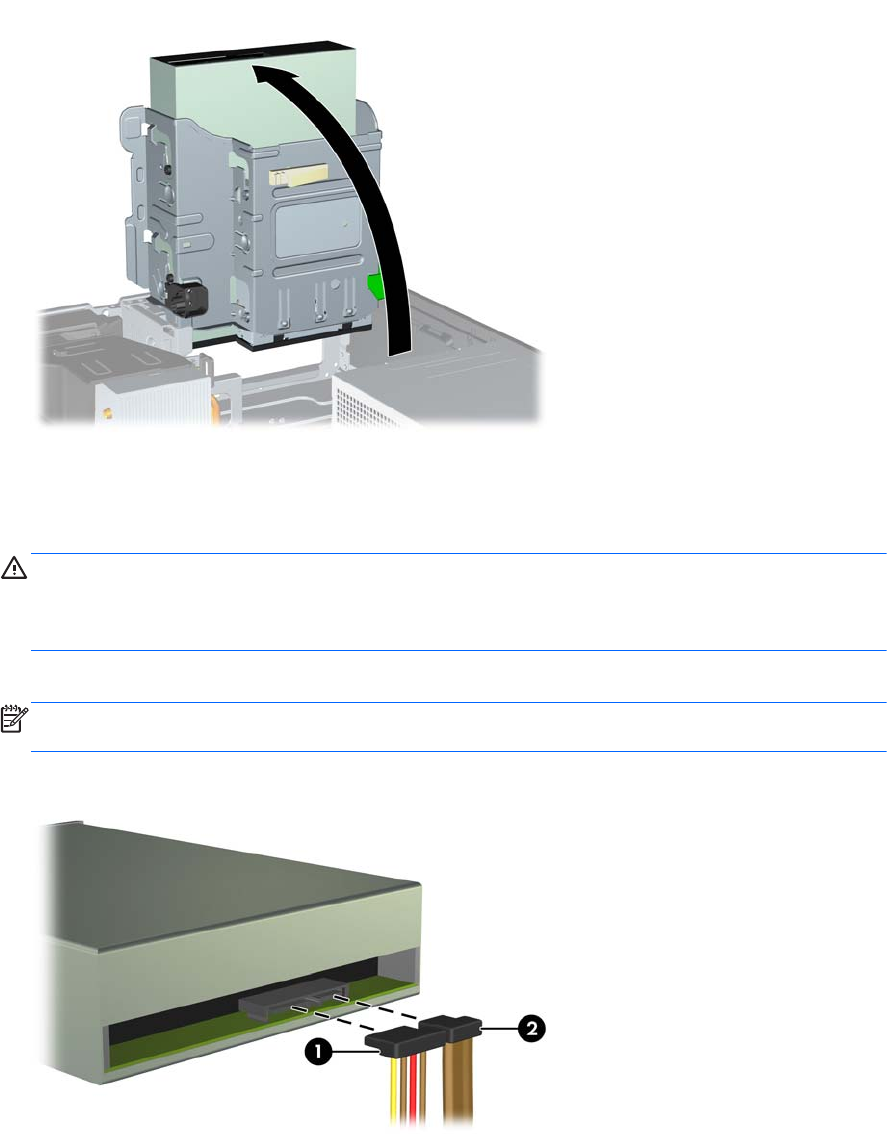

Obrázek 3-24 Vyklopení modulu jednotek
11. Datový kabel SATA připojte k bílému konektoru SATA (s označením SATA2) na systémové
desce.
12. Veďte datový kabel přes vodítka kabelu.
UPOZORNĚNÍ: K dispozici jsou dvě vodítka kabelu, která chrání datový kabel před
přiskřípnutím při manipulaci s modulem jednotek. Jedno se nachází na spodní straně modulu
jednotek. Druhé se nachází na skříni počítače pod modulem jednotek. Před připojením datového
kabelu k optické jednotce veďte datový kabel přes tato vodítka.
13. Připojte napájecí (1) a datový kabel (2) k zadní straně optické jednotky.
POZNÁMKA: Napájecí kabel pro optické jednotky je kabel se třemi konektory, který vede ze
systémové desky k pevnému disku a poté k zadní části optické jednotky.
Obrázek 3-25 Připojení napájecího kabelu a datových kabelů
