8. Zašroubujte čtyři šrouby M3 do spodních otvorů na obou stranách jednotky. Společnost HP
dodává čtyři náhradní metrické vodicí šrouby M3 na přední straně skříně pod čelním panelem.
Metrické vodicí šrouby M3 jsou černé. Obrázek umístění náhradních metrických vodicích šroubů
M3 najdete v části
Instalace a vyjmutí jednotek na stránce 64.
POZNÁMKA: Při výměně jednotky vyšroubujte čtyři metrické vodicí šrouby M3 z původní
jednotky a našroubujte je na novou jednotku.
UPOZORNĚNÍ: Jako vodicí šrouby používejte pouze šrouby o délce 5 mm. Delší šrouby
mohou poškodit vnitřní komponenty jednotky.

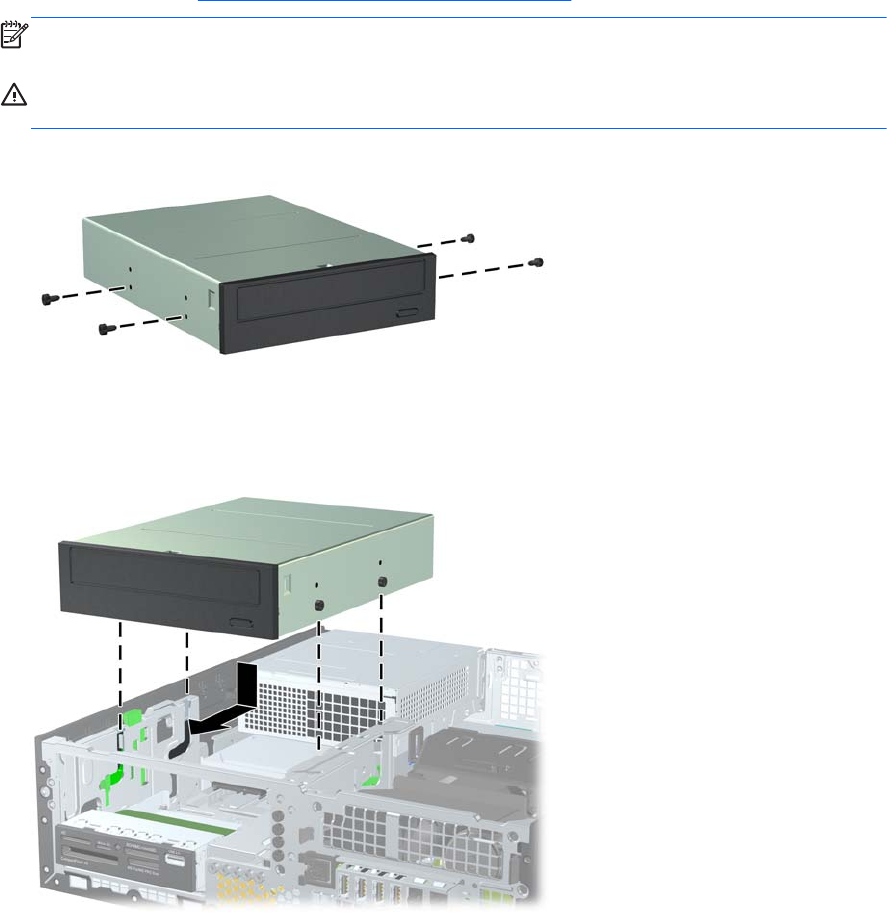

Obrázek 3-22 Instalace vodicích šroubů do optické jednotky
9. Nasaďte vodicí šrouby do štěrbin ve tvaru písmene J v pozici jednotky. Poté zasuňte jednotku
směrem k přední části počítače tak, aby zapadla na určené místo.
Obrázek 3-23 Instalace optické jednotky
