12. Chcete-li nainstalovat novou rozšiřující kartu, přidržte ji těsně nad rozšiřující zásuvkou na
systémové desce a poté ji posuňte k zadní části skříně (1) tak, aby bylo rameno karty zarovnáno
se štěrbinou v zadní části skříně. Zatlačte kartu přímo do rozšiřující zásuvky na systémové
desce (2).

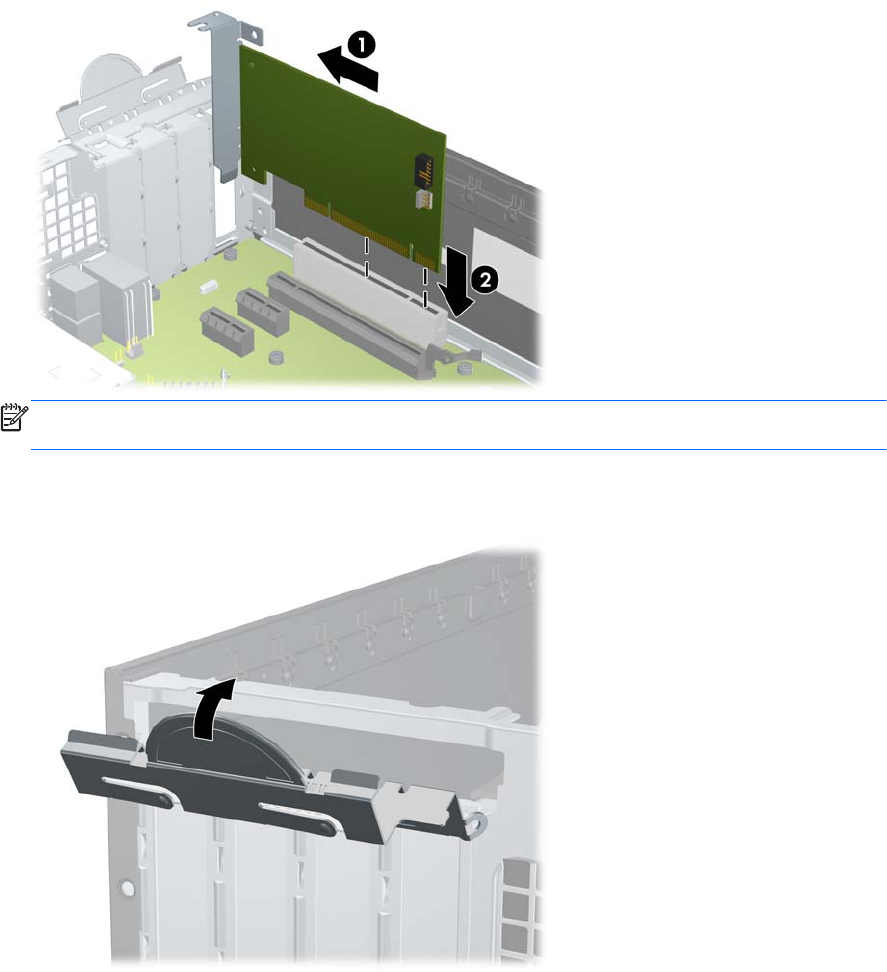

Obrázek 3-14 Instalace rozšiřovací karty
POZNÁMKA: Při instalaci rozšiřovací karty kartu pevně přitlačte, aby celý konektor zapadl do
slotu rozšiřovací karty.
13. Zajistěte rozšiřující kartu sklopením západky zajišťující kryt zásuvky do původní polohy.
Obrázek 3-15 Zavření držáku rozšiřující zásuvky
14. V případě potřeby připojte k nainstalované kartě externí kabely. V případě potřeby připojte k
systémové desce interní kabely.
15. Nasaďte kryt počítače zpět.
16. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.
17. Znovu připojte napájecí kabel a poté zapněte počítač.
