9. Před vložením rozšiřující karty odstraňte kryt rozšiřujících slotů nebo vloženou rozšiřující kartu.
POZNÁMKA: Před vyjmutím nainstalované rozšiřující karty odpojte veškeré kabely, které jsou
k ní připojeny.
a. Pokud instalujete rozšiřující kartu do prázdné zásuvky, vyjměte kryt příslušné rozšiřující
zásuvky na zadní straně skříně. Kryt zásuvky vytáhněte přímo nahoru a ven z vnitřní části
skříně.

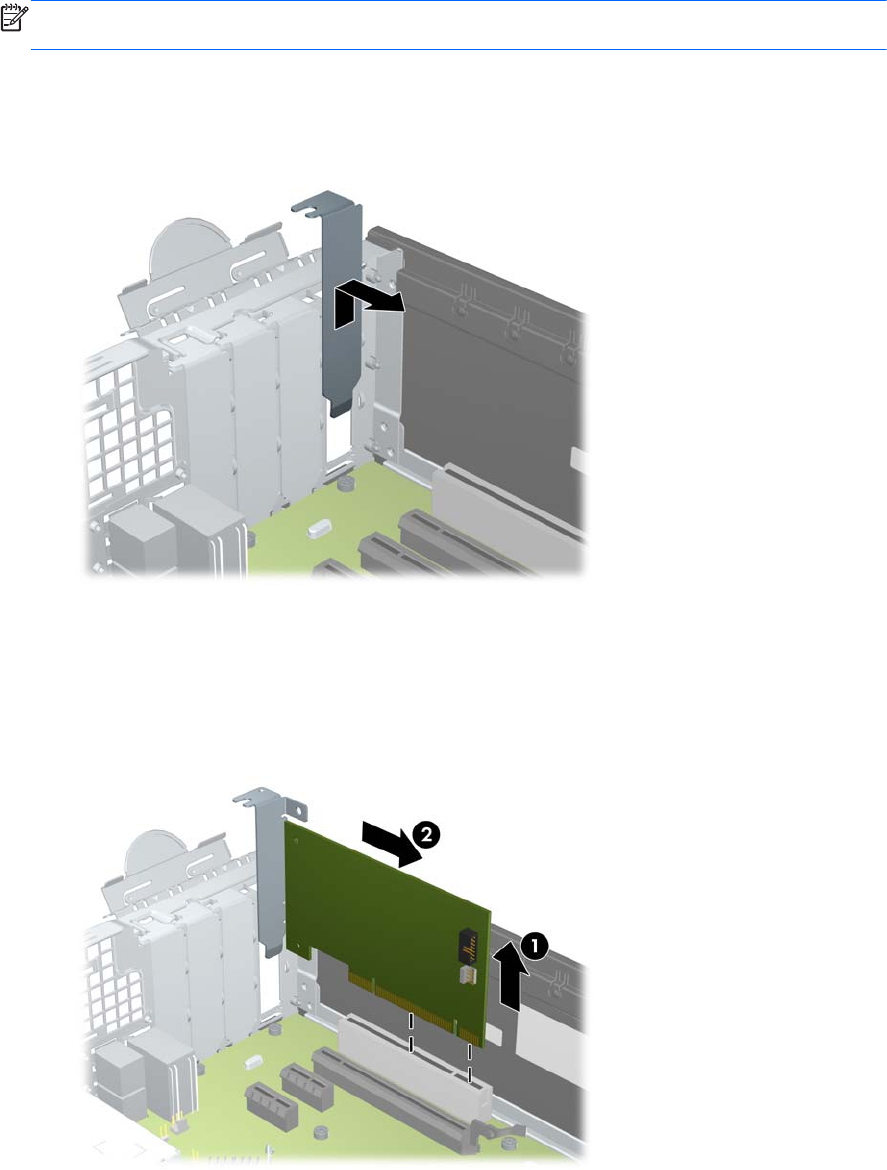

Obrázek 3-11 Odstranění krytu rozšiřujícího slotu
b. Pokud odstraňujete standardní kartu PCI nebo kartu PCI Express x1, uchopte kartu za
okraje a současně s ní opatrně kývejte dopředu a dozadu, dokud se její konektor nevysune
ze zásuvky. Vytáhněte rozšiřující kartu rovně ze zásuvky (1) a poté ven z vnitřní části
skříně (2), aby se uvolnila. Dejte pozor, abyste kartou nedřeli o ostatní komponenty.
Obrázek 3-12 Vyjmutí standardní rozšiřující karty PCI
60 Kapitola 3 Hardwarové inovace modelu Small Form Factor (SFF)
