8. Otevřete obě západky na zásuvce paměťového modulu (1) a vložte do zásuvky paměťový
modul (2).

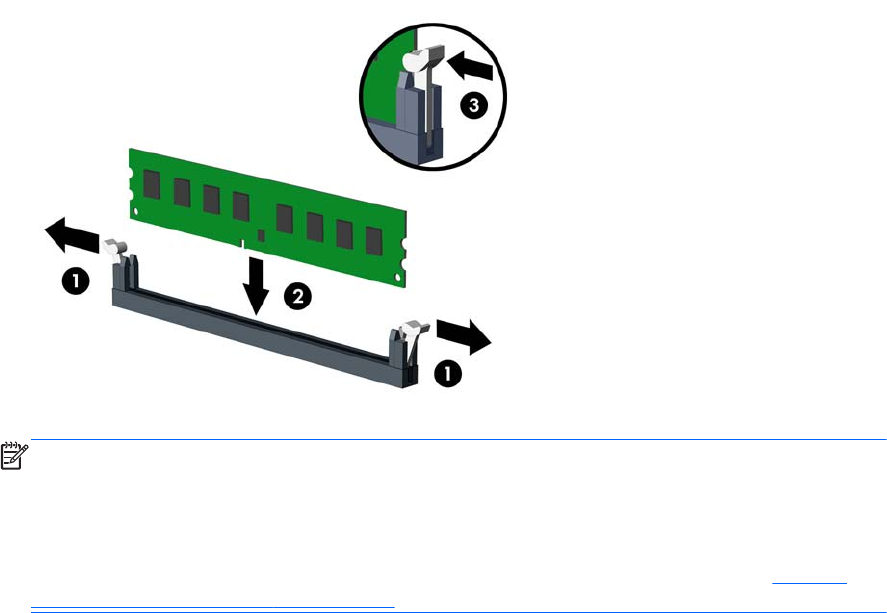

Obrázek 3-9 Instalace modulu DIMM
POZNÁMKA: Paměťový modul lze nainstalovat pouze jedním způsobem. Přiložte drážku na
modulu k výstupku na zásuvce pro paměťový modul.
Černé zásuvky pro moduly DIMM osaďte dříve, než osadíte bílé.
Aby bylo dosaženo maximálního výkonu, osaďte zásuvky tak, aby se kapacita paměti co
nejrovnoměrněji rozdělila mezi kanál A a kanál B. Další informace naleznete v části
Osazení
zásuvek pro moduly DIMM na stránce 56.
9. Zatlačte modul do zásuvky tak, aby byl zcela zasunut a řádně usazen. Ověřte, zda jsou západky
v uzavřené poloze (3).
10. Při instalaci dalších modulů opakujte kroky 8 a 9.
11. Nasaďte přístupový kryt zpět.
12. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.
13. Znovu připojte napájecí kabel a poté zapněte počítač.
14. Znovu připevněte jakékoli bezpečnostní prvky, které jste sejmuli při odstraňování krytu.
Počítač by měl při dalším zapnutí přídavnou paměť automaticky rozpoznat.
58 Kapitola 3 Hardwarové inovace modelu Small Form Factor (SFF)
