Nasazení čelního panelu
Zahákněte tři západky na spodní straně čelního panelu do obdélníkových otvorů ve skříni (1) a poté
otočte horní stranu panelu, až zapadne na své místo (2).

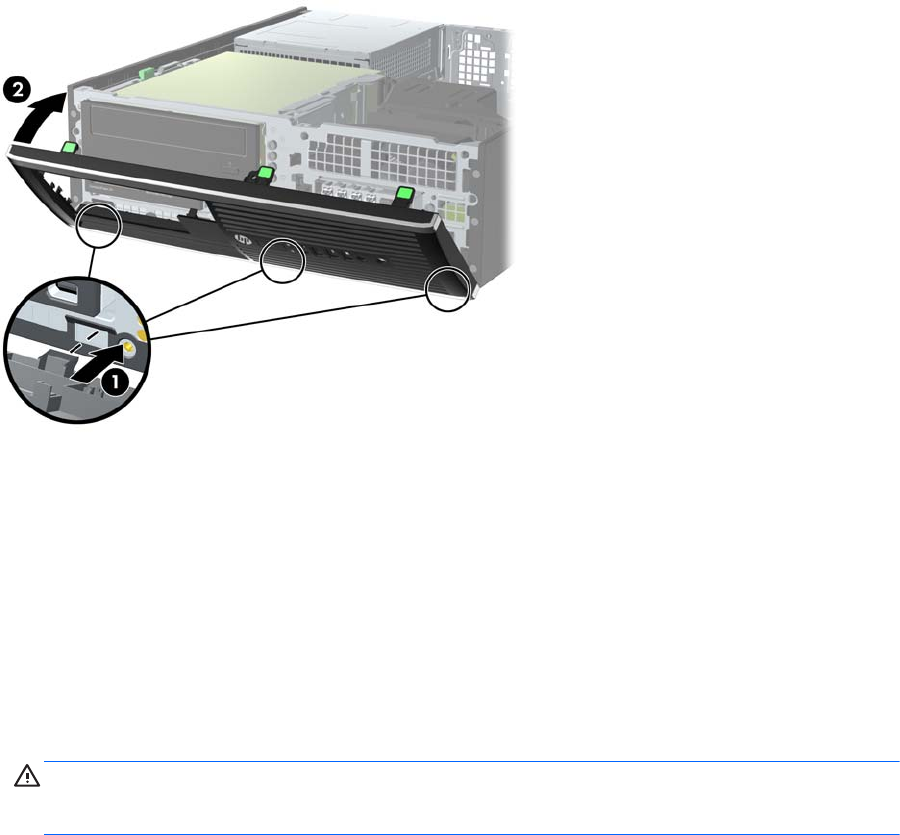

Obrázek 3-5 Nasazení čelního panelu
Změna konfigurace desktop na typ tower
Počítač typu Small Form Factor lze použít i v poloze na výšku (tower), pokud od společnosti HP
zakoupíte volitelný stojan.
1. Odstraňte/odpojte veškerá bezpečnostní zařízení, která brání otevření počítače.
2. Vyjměte nebo odpojte od počítače všechna vyjímatelná média, např. optické disky nebo
jednotky USB Flash.
3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení.
4. Odpojte napájecí kabel ze zásuvky a odpojte všechna externí zařízení.
UPOZORNĚNÍ: Pokud je systém připojen k aktivní zásuvce střídavého proudu, je systémová
deska neustále pod proudem, a to bez ohledu na stav počítače (zapnuto/vypnuto). Aby nedošlo
k poškození vnitřních součástí počítače, je nutné kabel napájení odpojit.
52 Kapitola 3 Hardwarové inovace modelu Small Form Factor (SFF)
