8. Připojte napájecí kabel (1) a datový kabel (2) k zadní straně pevného disku.
POZNÁMKA: Napájecí kabel pro pevné disky je kabel se dvěma konektory, který vede ze
systémové desky k zadní části pozic pro pevné disky.

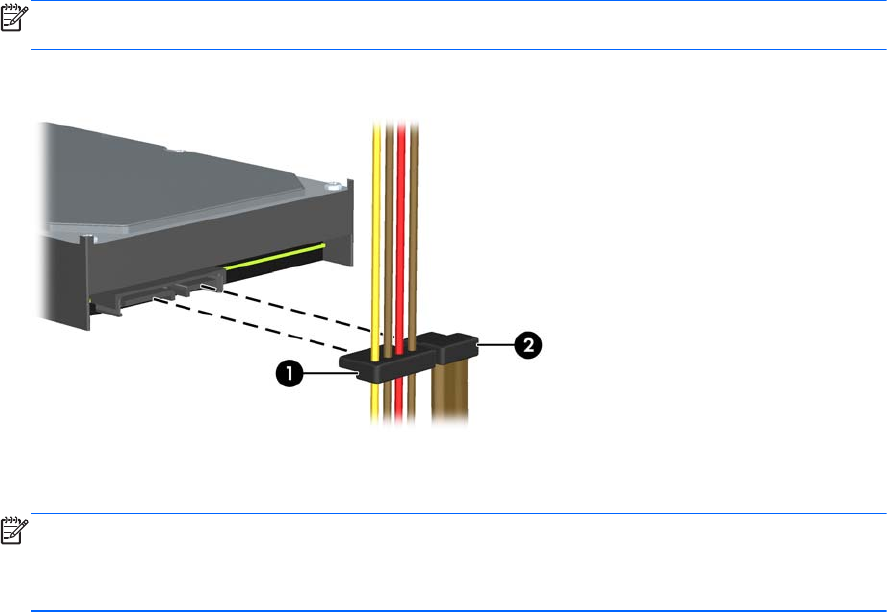

Obrázek 2-31 Připojení kabelů pevného disku
9. V případě, že instalujete novou jednotku, připojte opačný konec datového kabelu k příslušnému
konektoru na systémové desce.
POZNÁMKA: Má-li systém pouze jeden pevný disk SATA, musíte připojit datový kabel
pevného disku na tmavěmodrý konektor označený SATA0, aby nedocházelo k žádným
problémům s výkonností pevného disku. Přidáváte-li druhý pevný disk, připojte datový kabel na
bílý konektor označený SATA1.
10. Přiveďte napájecí a datový kabel k držákům.
11. Nasaďte kryt počítače zpět.
12. Znovu k počítači připojte napájecí kabel a externí zařízení a počítač zapněte.
13. Uzamkněte veškerá bezpečnostní zařízení, která jste při odstraňování krytu deaktivovali.
Instalace bezpečnostního zámku
K zabezpečení počítače lze použít bezpečnostní zámky zobrazené níže a na následujících stranách.
Instalace bezpečnostního zámku 39
