Zašroubujte čtyři stříbrnomodré izolační upevňovací vodicí šrouby 6-32 do adaptérové
konzoly (dva na každou stranu konzoly).

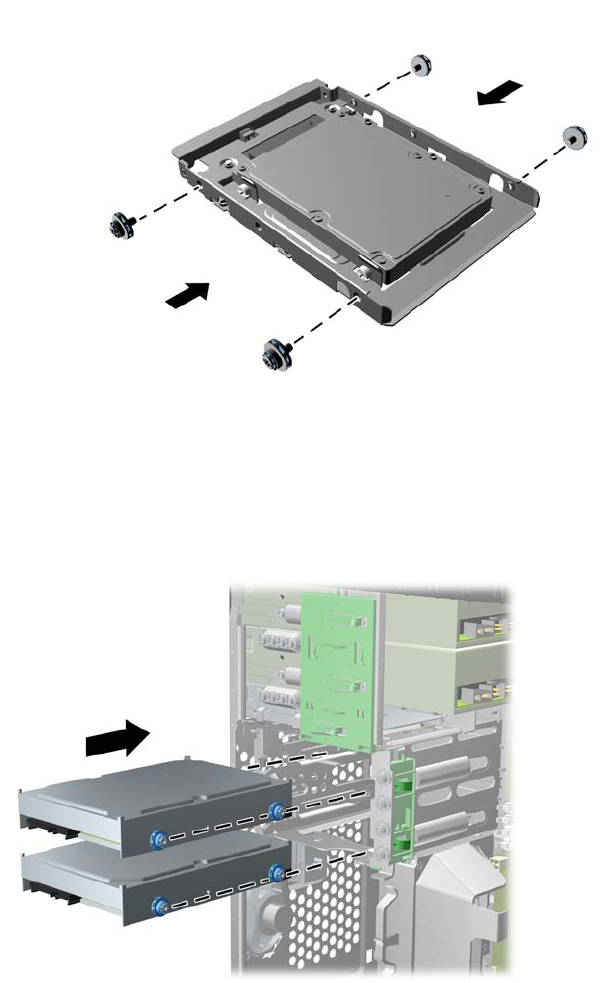

Obrázek 2-29 Zašroubování izolačních upevňovacích vodicích šroubů do adaptérové
konzoly
7. Zasuňte jednotku do pozice, až zapadne na místo. Ujistěte se přitom, že jsou vodicí šrouby
zarovnané s vodicími otvory. Spodní pozice je určena pro primární pevný disk. Horní pozice je
určena pro volitelný sekundární pevný disk.
Obrázek 2-30 Zasouvání pevného disku do pozice
38 Kapitola 2 Hardwarové inovace modelu Microtower (MT)
