b. Pokud instalujete čtečku karet médií, připojte její kabel USB ke konektoru USB na
systémové desce s označením MEDIA.

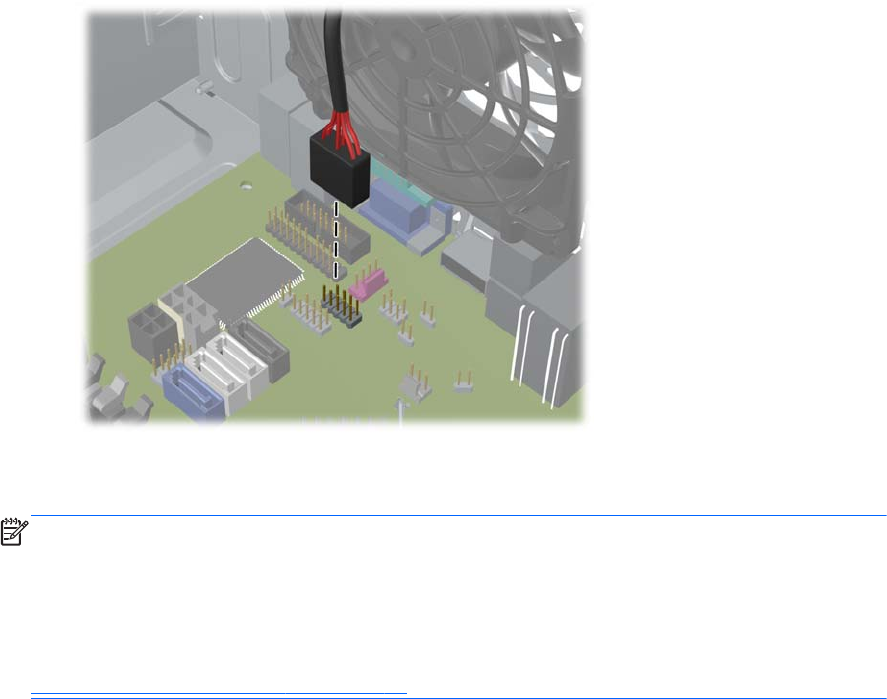

Obrázek 2-23 Připojení kabelu USB čtečky karet médií
10. V případě, že instalujete novou jednotku, připojte opačný konec datového kabelu k příslušnému
konektoru na systémové desce.
POZNÁMKA: Pokud instalujete novou optickou jednotku SATA, připojte datový kabel pro první
optickou jednotku na bílý konektor SATA na systémové desce označený SATA2. Datový kabel
pro druhou optickou jednotku připojte na černý konektor SATA na systémové desce označený
ESATA. Je-li konektor ESATA již obsazený, připojte druhou optickou jednotku na bílý konektor
označený SATA1.
Konektory pro připojení jednotek k systémové desce můžete určit pomocí obrázku v části
Konektory systémové desky na stránce 16.
11. Vyměňte čelní stěnu a přístupový kryt počítače.
12. Znovu k počítači připojte napájecí kabel a externí zařízení a počítač zapněte.
13. Uzamkněte veškerá bezpečnostní zařízení, která jste při odstraňování krytu deaktivovali.
Instalace a vyjmutí jednotek 33
