8. Zasuňte jednotku do pozice tak, aby vodicí šrouby byly zarovnány s vodicími drážkami.
Jednotka musí zapadnout na určené místo.

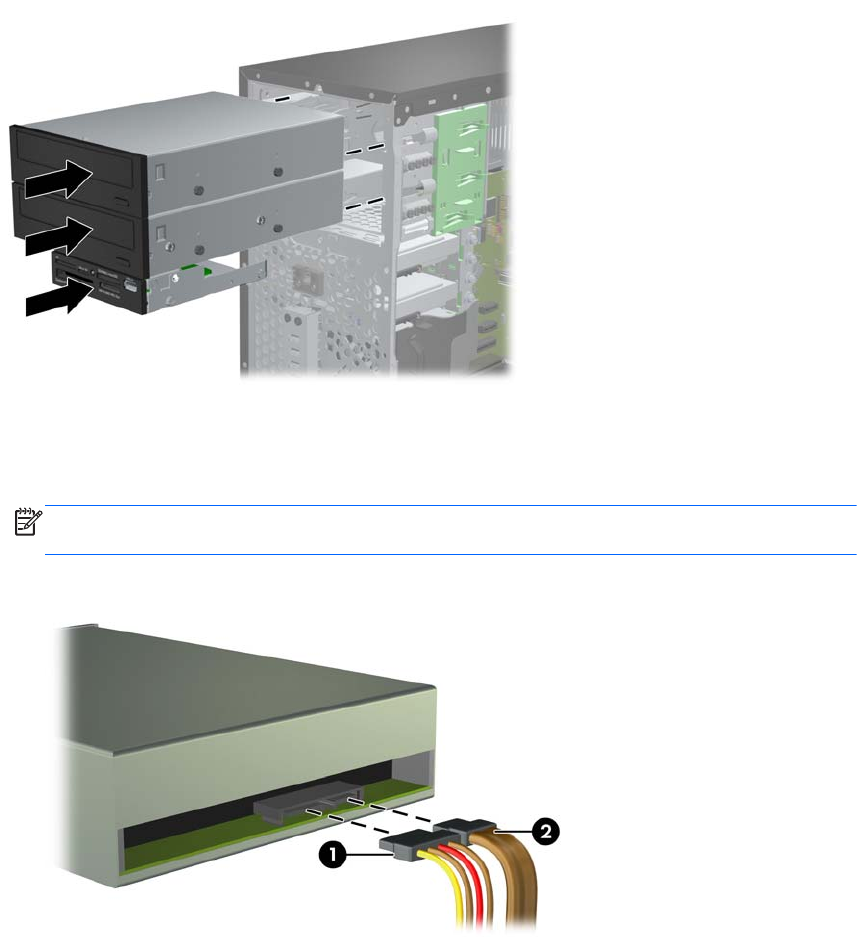

Obrázek 2-21 Zasunutí jednotky do modulu jednotek
9. Připojte napájecí a datový kabel k jednotce tak, jak ukazuje následující nákres.
a. Při instalaci optické jednotky připojte napájecí kabel (1) a datový kabel (2) k zadní části
jednotky.
POZNÁMKA: Napájecí kabel pro optické jednotky je kabel se dvěma konektory, který
vede ze systémové desky k zadní části pozic optických jednotek.
Obrázek 2-22 Připojení kabelů optické jednotky
32 Kapitola 2 Hardwarové inovace modelu Microtower (MT)
