Demontáž 5,25palcové nebo 3,5palcové jednotky z pozice
UPOZORNĚNÍ: Před odebráním jednotky z počítače je třeba z jednotky vyjmout veškerá
vyměnitelná média.
1. Odstraňte/odpojte veškerá bezpečnostní zařízení, která brání otevření počítače.
2. Vyjměte nebo odpojte od počítače všechna vyjímatelná média, např. optické disky nebo
jednotky USB Flash.
3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení.
4. Odpojte napájecí kabel ze zásuvky a odpojte všechna externí zařízení.
UPOZORNĚNÍ: Pokud je systém připojen k aktivní zásuvce střídavého proudu, je systémová
deska neustále pod proudem, a to bez ohledu na stav počítače (zapnuto/vypnuto). Aby nedošlo
k poškození vnitřních součástí počítače, je nutné kabel napájení odpojit.
5. Sejměte kryt počítače a čelní panel.
6. Odpojte kabely jednotky podle následujících obrázků.
UPOZORNĚNÍ: Při odpojování kabelů tahejte za konektor (ne za vlastní kabel), jinak by se
mohl kabel poškodit.

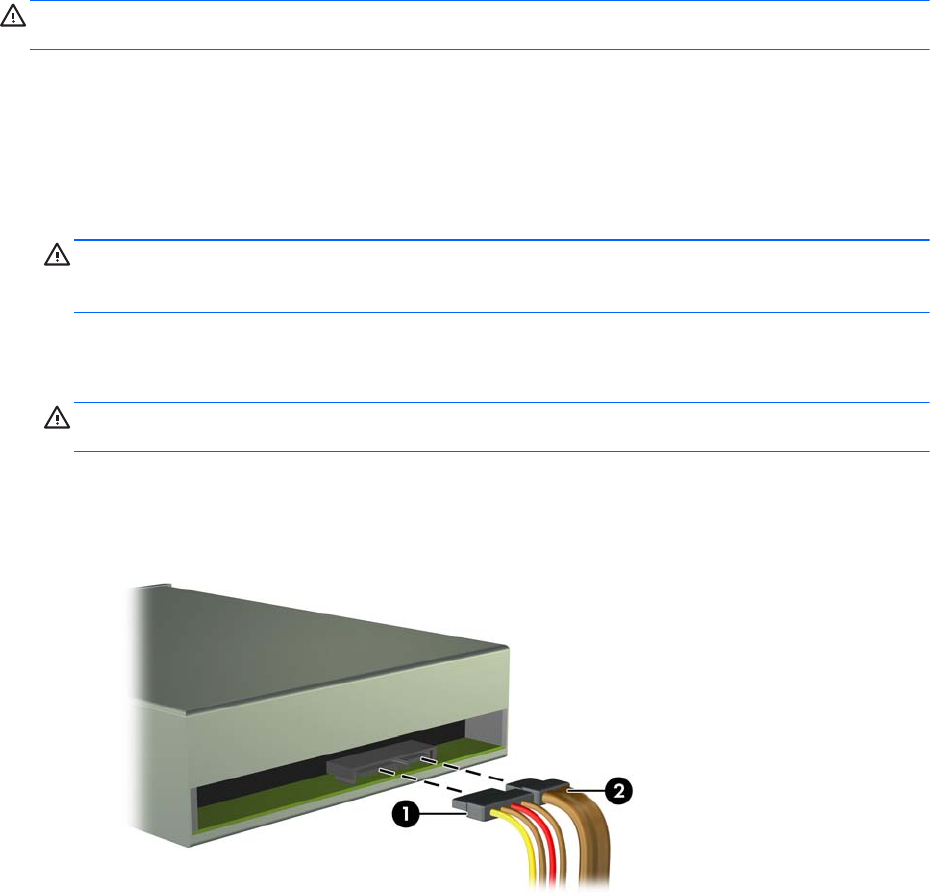

a. Pokud odstraňujete optickou jednotku, odpojte napájecí kabel (1) a datový kabel (2) ze
zadní strany optické jednotky.
Obrázek 2-17 Odpojení kabelů optické jednotky
Instalace a vyjmutí jednotek 29
