Instalace a vyjmutí jednotek
Při instalaci jednotek se řiďte těmito pokyny:
●
Primární pevný disk Serial ATA (SATA) musí být připojen na tmavomodrý primární konektor
SATA na systémové desce označený SATA0. Pokud přidáváte druhý pevný disk, připojte jej na
bílý konektor na systémové desce označený SATA1.
●
První optickou jednotku SATA připojte na bílý konektor SATA na systémové desce označený
SATA2. Pokud přidáváte druhou optickou jednotku, připojte ji na černý konektor na systémové
desce označený ESATA. Je-li konektor ESATA již obsazený, připojte druhou optickou jednotku
na bílý konektor označený SATA1.
●
Kabel volitelného adaptéru eSATA připojte k černému konektoru SATA (s označením ESATA)
na systémové desce.
●
Připojte kabel USB čtečky karet médií ke konektoru USB označenému jako MEDIA na
systémové desce.
● Napájecí kabel pro optické jednotky SATA je kabel se dvěma konektory, který se zapojuje do
systémové desky. První konektor je veden k horní 5,25palcové pozici, druhý konektor je veden
ke spodní 5,25palcové pozici.
●
Napájecí kabel pro optické jednotky SATA je kabel se dvěma konektory, který se zapojuje do
systémové desky. První konektor je veden ke spodní 3,5palcové pozici, druhý konektor je veden
k horní 3,5palcové pozici.
● Systém nepodporuje optické jednotky a pevné disky typu PATA.
● Správné zarovnání jednotky a její zajištění na místě je třeba provést pomocí vodicích šroubů.
Společnost HP dodává náhradní vodicí šrouby pro pozice (čtyři izolační upevň
ovací šrouby 6-32
a osm metrických vodicích šroubů M3) našroubované v bocích pozic. Izolační upevňovací
šrouby 6-32 jsou nutné pro sekundární pevný disk. Všechny ostatní jednotky (s výjimkou
primárního pevného disku) používají metrické šrouby M3. Metrické šrouby dodané společností
HP jsou černé a izolační upevňovací šrouby jsou stříbrné a modré. Při výměně primárního
pevného disku je třeba vyšroubovat čtyři stříbromodré izolační upevňovací šrouby 6-32 ze
starého pevného disku a použít je k upevnění nového.

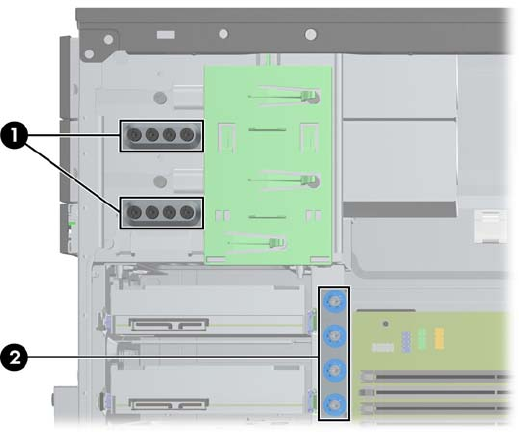

Obrázek 2-16 Umístění náhradních vodicích šroubů
Instalace a vyjmutí jednotek 27
