Vyjmutí nebo instalace rozšiřující karty
Počítač obsahuje jednu rozšiřující zásuvku PCI, dvě rozšiřující zásuvky PCI Express x1 a jednu
rozšiřující zásuvku PCI Express x16.
POZNÁMKA: Rozšiřující karty PCI Express x1, x4, x8 nebo x16 lze nainstalovat do zásuvky PCI
Express x16.
Vyjmutí, instalace a přidání další rozšiřovací karty:
1. Odstraňte/odpojte veškerá bezpečnostní zařízení, která brání otevření počítače.
2. Vyjměte nebo odpojte od počítače všechna vyjímatelná média, např. optické disky nebo
jednotky USB Flash.
3. Pomocí operačního systému počítač řádně vypněte a potom vypněte všechna externí zařízení.
4. Odpojte napájecí kabel ze zásuvky a odpojte všechna externí zařízení.
UPOZORNĚNÍ: Pokud je systém připojen k aktivní zásuvce střídavého proudu, je systémová
deska neustále pod proudem, a to bez ohledu na stav počítače (zapnuto/vypnuto). Aby nedošlo
k poškození vnitřních součástí počítače, je nutné kabel napájení odpojit.
5. Odstraňte kryt počítače.
6. Najděte správnou prázdnou rozšiřující zásuvku na systémové desce a odpovídající otvor na
zadní straně skříně.
7. Uvolněte západku zajišťující kryty zásuvek PCI – zvedněte zelený úchyt na západce a odklopte
západku do otevřené polohy.

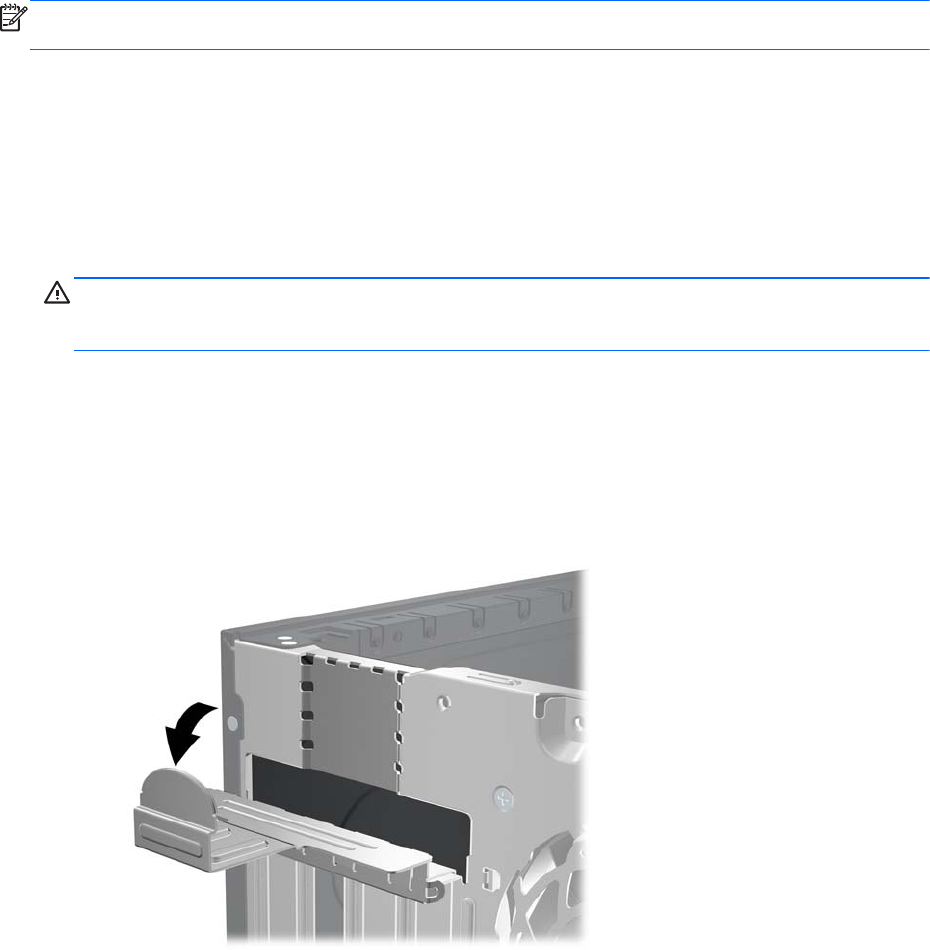

Obrázek 2-9 Otevření držáku rozšiřujících zásuvek
22 Kapitola 2 Hardwarové inovace modelu Microtower (MT)
