3. Řádně počítač vypněte prostřednictvím operačního systému a poté vypněte všechna externí
zařízení.
4. Vypojte napájecí kabel ze zásuvky a odpojte všechna externí zařízení.
UPOZORNĚNÍ: Před přidáváním nebo odebíráním paměťových modulů odpojte napájecí
kabel a počkejte přibližně 30 sekund, než se napětí vybije. Dokud je počítač připojen k aktivní
zásuvce se střídavým napětím, zůstávají pod napětím i paměťové moduly, a to bez ohledu na
to, zda je počítač zapnutý či vypnutý. Přidáním nebo odstraněním paměťových modulů v době,
kdy je systém pod napětím, můžete paměťové moduly nebo systémovou desku neopravitelně
poškodit.
5. Odstraňte kryt počítače.
VAROVÁNÍ! V zájmu snížení rizika popálení o horké povrchy nechte vnitřní komponenty
systému vychladnout, než se jich dotknete.
6. Otevřete obě západky na zásuvce paměťového modulu (1) a vložte do zásuvky paměťový
modul (2).

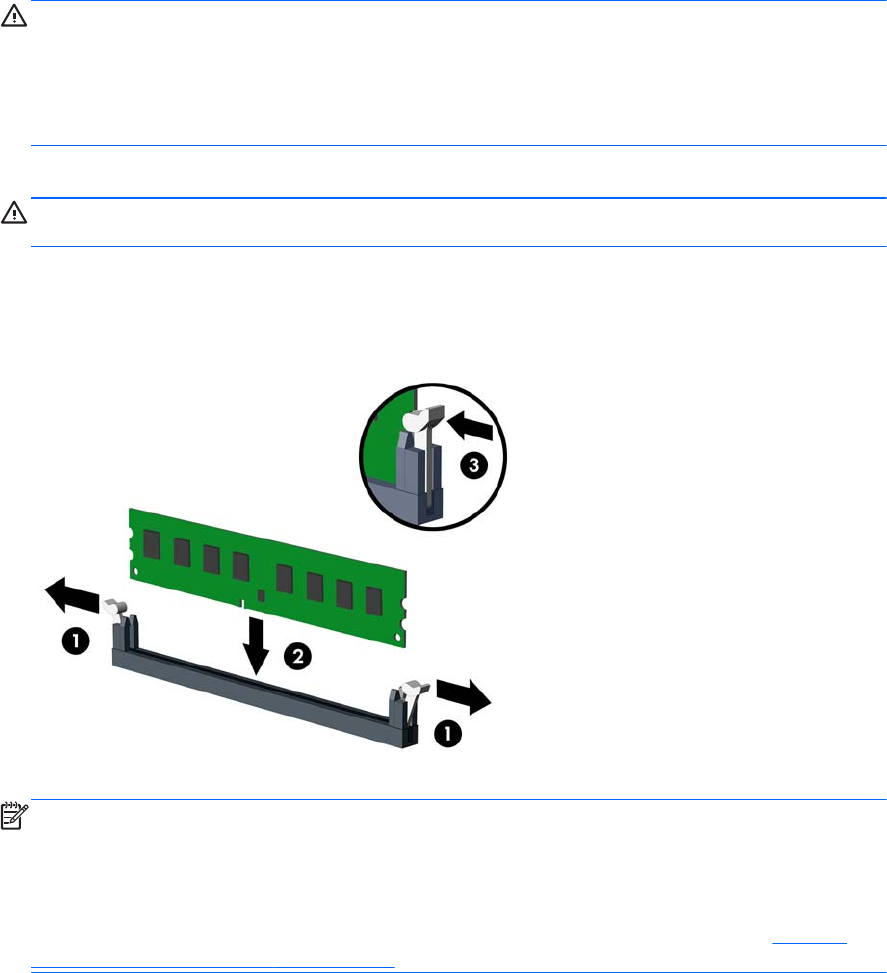

Obrázek 2-8 Instalace modulu DIMM
POZNÁMKA: Paměťový modul lze nainstalovat pouze jedním způsobem. Přiložte drážku na
modulu k výstupku na zásuvce pro paměťový modul.
Černé zásuvky pro moduly DIMM osaďte dříve, než osadíte bílé.
Aby bylo dosaženo maximálního výkonu, osaďte zásuvky tak, aby se kapacita paměti co
nejrovnoměrněji rozdělila mezi kanál A a kanál B. Další informace naleznete v části
Osazení
zásuvek pro moduly DIMM na stránce 19.
7. Zatlačte modul do zásuvky tak, aby byl zcela zasunut a řádně usazen. Ověřte, zda jsou západky
v uzavřené poloze (3).
8. Při instalaci dalších modulů opakujte kroky 6 a 7.
9. Nasaďte kryt počítače zpět.
10. Znovu připojte napájecí kabel a poté zapněte počítač.
11. Znovu připevněte jakékoli bezpečnostní prvky, které jste sejmuli při odstraňování krytu.
