Konektory systémové desky
Konektory pro připojení jednotek k systémové desce svého modelu můžete určit pomocí
následujících obrázků a tabulek.

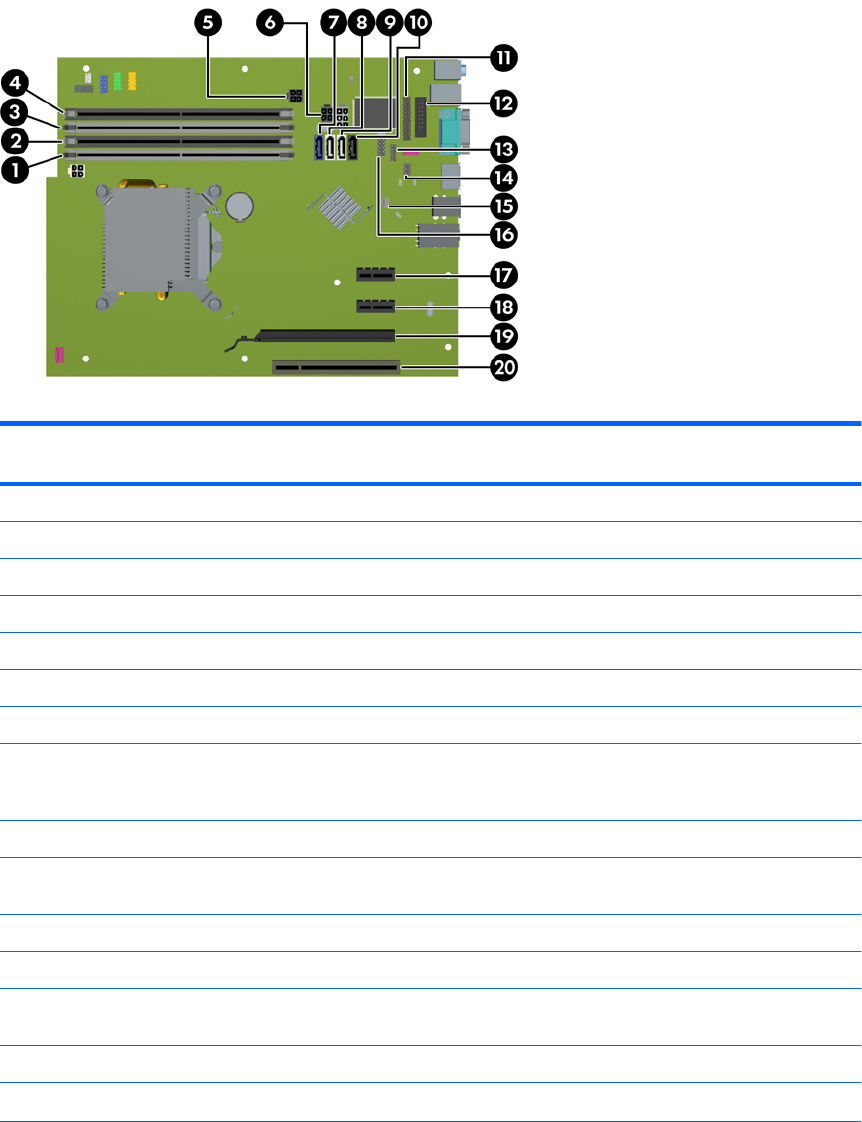

Obrázek 2-7 Konektory systémové desky
Tabulka 2-1 Konektory systémové desky
Č. Konektor systémové desky Štítek systémové
desky
Barva Komponenta
1 DIMM4 (kanál A) DIMM4 bílý Paměťový modul
2 DIMM3 (kanál A) DIMM3 černý Paměťový modul
3 DIMM2 (kanál B) DIMM2 bílý Paměťový modul
4 DIMM1 (kanál B) DIMM1 černý Paměťový modul
5 Napájení SATAPWR1 černý Optické jednotky SATA
6 Napájení SATAPWR0 černá Pevné disky SATA
7 SATA 3.0 SATA0 tmavě modrý 1. pevný disk
8 SATA 2.0 SATA1 bílý 2. pevný disk nebo 2. optická
jednotka, je-li přítomen adaptérový
kabel eSATA
9 SATA 2.0 SATA2 bílý 1. optická jednotka
10 eSATA ESATA černý adaptérový kabel eSATA nebo 2.
optická jednotka
11 Paralelní port PAR černý Paralelní port
12 Sériový port COMB černý Sériový port
13 USB MÉDIA černý Zařízení USB, např. čtečka
mediálních karet
14 Zámek krytu HLCK černý Zámek krytu
16 Senzor krytu HSENSE bílý Senzor krytu
16 Kapitola 2 Hardwarové inovace modelu Microtower (MT)
