Komponenty zadního panelu modelu Small Form Factor
(SFF)

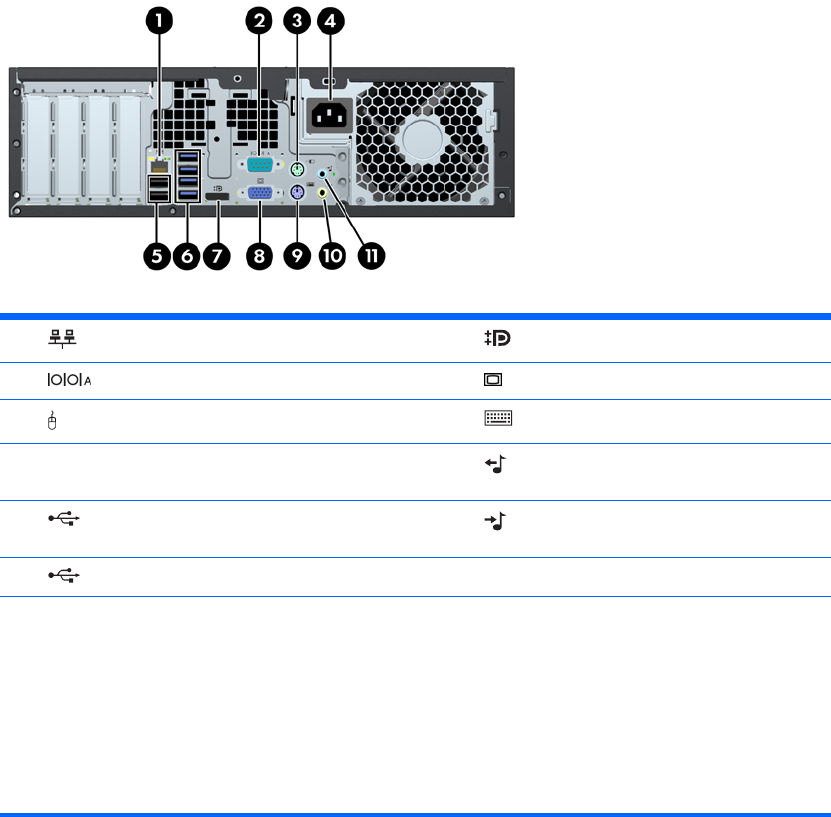

Obrázek 1-5 Součásti zadního panelu
Tabulka 1-4 Součásti zadního panelu
1 Síťový konektor RJ-45 7 Konektor DisplayPort pro monitor
2
Sériový konektor 8 Konektor VGA pro monitor
3
Konektor PS/2 pro myš (zelený) 9 Konektor PS/2 pro klávesnici (fialový)
4 Konektor napájecího kabelu 10
Konektor linkového výstupu pro
napájená zvuková zařízení (zelený)
5
Porty USB 2.0 11 Konektor zvukového linkového vstupu
(modrý)
6
Porty USB 3.0
POZNÁMKA: Volitelný druhý sériový a volitelný paralelní port můžete získat od společnosti HP.
Když do modrého konektoru zvukového linkového vstupu připojíte zařízení, zobrazí se dialogové okno s dotazem,
zda chcete konektor použít pro linkové zařízení nebo pro mikrofon. Konfiguraci konektoru můžete kdykoli změnit
dvojím kliknutím na ikonu Realtek HD Audio Manager na hlavním panelu systému Windows.
Je-li v počítači nainstalována grafická karta, konektory pro monitor jsou na systémové desce neaktivní.
Je-li grafická karta nainstalována v jednom ze slotů základní desky, lze používat současně konektory na grafické
kartě a systémové desce. Pro použití obou konektorů může být nutné změnit některá nastavení v nástroji
Computer Setup.
Komponenty zadního panelu modelu Small Form Factor (SFF) 5
