Komponenty čelního panelu modelu Small Form Factor
(SFF)
Konfigurace jednotky se může u jednotlivých modelů lišit. Některé modely jsou vybaveny panelem,
který zakrývá i několik pozic pro jednotky.

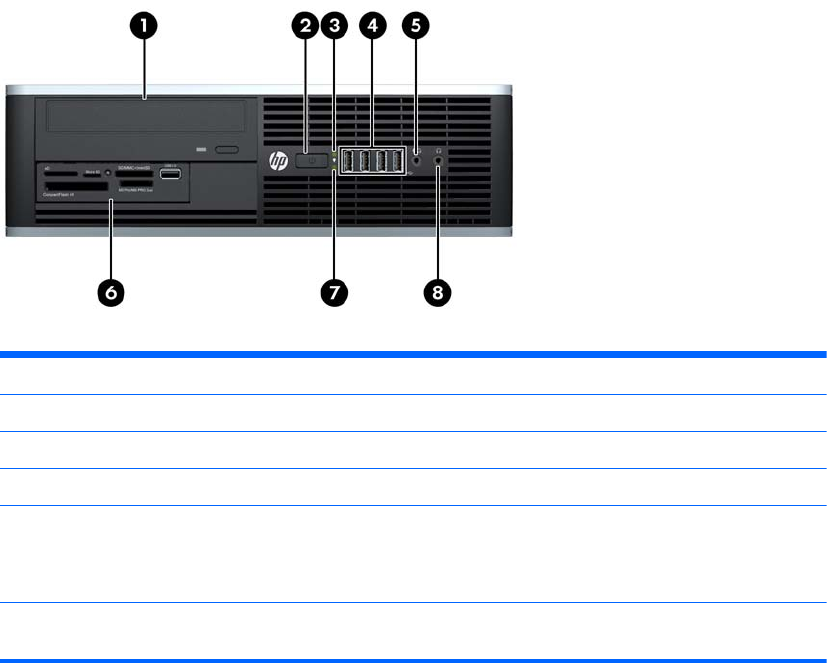

Obrázek 1-3 Součásti čelního panelu
Tabulka 1-2 Součásti čelního panelu
1 5,25palcová optická jednotka 5 Konektor Microphone/Headphone
2Tlačítko režimů napájení 6 3,5palcová čtečka karet médií (volitelná)
3 Indikátor provozu 7 Indikátor činnosti pevného disku
4 Porty USB (Universal Serial Bus) 8 Konektor pro sluchátka
POZNÁMKA: Když do konektoru pro mikrofon/sluchátka připojíte zvukové zařízení, zobrazí se dialogové okno s
dotazem, zda chcete konektor použít pro mikrofon, linkový vstup nebo pro sluchátka. Konfiguraci konektoru
můžete kdykoli změnit dvojím kliknutím na ikonu Realtek HD Audio Manager na hlavním panelu systému
Windows.
POZNÁMKA: Indikátor napájení svítí u zapnutého počítače obvykle zeleně. Pokud bliká červeně, vyskytl se u
počítače nějaký problém a indikátor oznamuje diagnostický kód. Význam kódů viz Příručka pro údržbu a servis.
Komponenty čelního panelu modelu Small Form Factor (SFF) 3
