Hardware Reference Guide for
Table Of Contents
- Vlastnosti produktu
- Funkce standardní konfigurace
- Komponenty čelního panelu modelu Microtower (MT)
- Komponenty čelního panelu modelu Small Form Factor (SFF)
- Komponenty zadního panelu modelu Microtower (MT)
- Komponenty zadního panelu modelu Small Form Factor (SFF)
- Součásti čtečky mediálních karet
- Klávesnice
- Umístění sériového čísla
- Hardwarové inovace modelu Microtower (MT)
- Servisní postupy
- Varování a upozornění
- Sejmutí krytu počítače
- Nasazení krytu počítače
- Sejmutí předního panelu
- Odstranění záslepek
- Nasazení čelního panelu
- Konektory systémové desky
- Instalace přídavné paměti
- Vyjmutí nebo instalace rozšiřující karty
- Umístění jednotek
- Instalace a vyjmutí jednotek
- Instalace bezpečnostního zámku
- Hardwarové inovace modelu Small Form Factor (SFF)
- Servisní postupy
- Varování a upozornění
- Sejmutí krytu počítače
- Nasazení krytu počítače
- Sejmutí předního panelu
- Odstranění záslepek
- Nasazení čelního panelu
- Změna konfigurace desktop na typ tower
- Konektory systémové desky
- Instalace přídavné paměti
- Vyjmutí nebo instalace rozšiřující karty
- Umístění jednotek
- Instalace a vyjmutí jednotek
- Instalace bezpečnostního zámku
- Výměna baterie
- Demontáž a výměna vyjímatelného 3,5palcového pevného disku SATA
- Odemknutí zámku počítačového rámu
- Elektrostatický výboj
- Pokyny pro práci s počítačem, běžnou údržbu a přípravu k přepravě
- Rejstřík

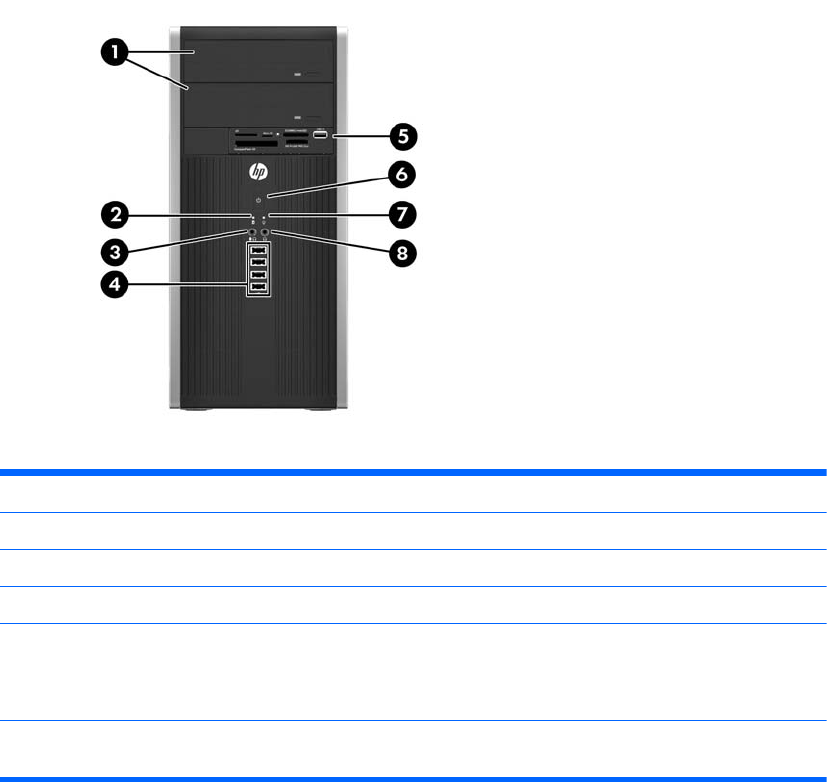

Komponenty čelního panelu modelu Microtower (MT)
Konfigurace jednotky se může u jednotlivých modelů lišit. Některé modely jsou vybaveny panelem,
který zakrývá i několik pozic pro jednotky.
Tabulka 1-1 Součásti čelního panelu
1 5,25palcové optické jednotky 5 3,5palcová čtečka karet médií (volitelná)
2 Indikátor činnosti pevného disku 6 Tlačítko režimů napájení
3 Konektor Microphone/Headphone 7 Indikátor provozu
4 Porty USB (univerzální sériová sběrnice) 2.0 8 Konektor pro sluchátka
POZNÁMKA: Když do konektoru pro mikrofon/sluchátka připojíte zvukové zařízení, zobrazí se dialogové okno s
dotazem, zda chcete konektor použít pro mikrofon, linkový vstup nebo pro sluchátka. Konfiguraci konektoru
můžete kdykoli změnit dvojím kliknutím na ikonu Realtek HD Audio Manager na hlavním panelu systému
Windows.
POZNÁMKA: Indikátor napájení svítí u zapnutého počítače obvykle zeleně. Pokud bliká červeně, vyskytl se u
počítače nějaký problém a indikátor oznamuje diagnostický kód. Význam kódů viz Příručka pro údržbu a servis.
2 Kapitola 1 Vlastnosti produktu
