User manual

Montageanleitung
Magnethaft-Antenne
Montagehandleiding
Magneetantenne
Mounting instructions
Magnetic mount antenna
Instruction de montage
Antenne magnétique
Technische Daten/Technische gegevens/Technical data/Dates techniques
Abmessungen/Afmetingen/Dimensions 39 mm x 39 mm x 14 mm
Gewicht/Weight/Poids ca. 65 g
Temperatur/Temperatuurbereik/ -40° C to + 80° C
Temperature range/Température de fonction en général
Schutzklasse/Protection class IP66 (acc. DIN 60529)
Frequenzbereich/Frequentiebereik/ 1,57542 GHz ± 1,023 MHz
Frequency range/Gamme de fréquences (L1-band)
Impedanz/Impedantie/Impedance/Impédance 50 Ohm
Gewinn/Versterking/Gain 2 dBi min.
Verstärkung/Versterking/Amplification 26 dB ±3 dB typ.
Rauschmaß/Eigen ruis/Noise figure/Facteur de bruit ≤1,4 dB typ.
Betriebsspannung/Bedrijfsspanning/ 3 V - 5,5 V
Voltage supply/Tension de service
Stromaufnahme/Stroomopname/ ≤25 mA @ 5 V ± 0,1 V
Current consumption/Consommation
Kabeltyp / Kabeltype / Cable type / Type de câble RG 174
Kabellänge/Kabellengte/Cable length/Longueur de câble 3000 mm +30 mm
Anschluss/Aansluit/Connector/Connecteur -001; MCX male
-002: SMB female
-003: SMA male
-004: FAKRA female, Code C, blue
GPS 7 M/MCX/3.0
Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.
920 092-001
GPS 7 M/SMA/3.0
Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.
920 092-003

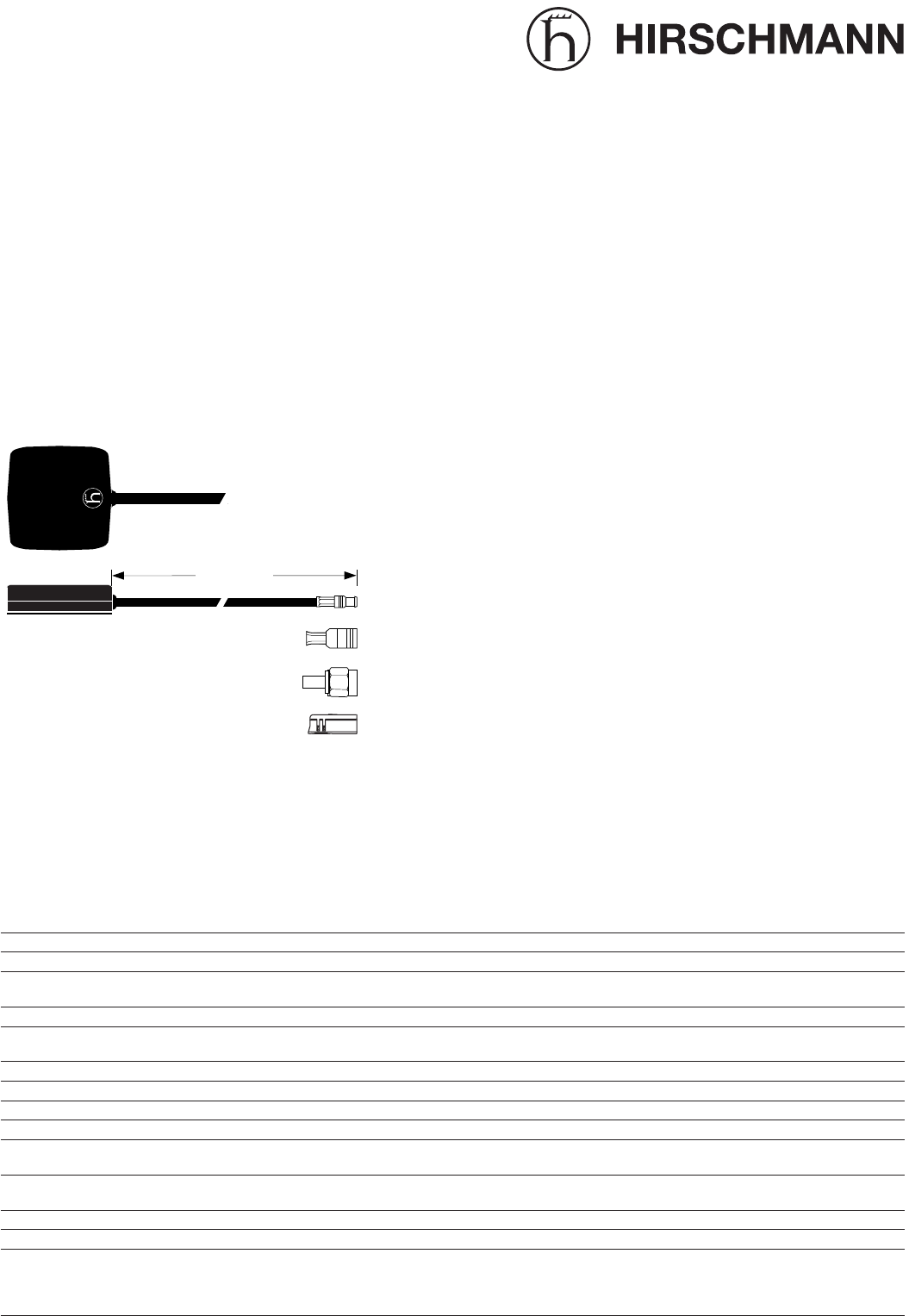

3000+30 mm
SMB female
MCX male
SMA male
FAKRA female, Code C, blue
GPS 7 M/FAKRA/3.0
Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.
920 092-004
Für Fahrzeug-Navigations-Systeme,
Flottenmanagement-Systeme, Ver-
kehrsführungs-Systeme, Fahrzeug–
ortung
Voor auto navigatie systemen,
Fleet Management systemen en,
Verkeersgeleidingssystemen, Voer-
tuiglokalisering
For Car Navigation Systems, Fleet
Management Systems, Traffic Gui-
dance Systems Vehicle Location
Pour systèmes de navigation,
Systèmes de gestion de flottes de
véhicules, Systèmes de radioguidage
routier Systèmes de localisation
GPS 7 M/SMB/3.0
Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.
920 092-002
