3 Description

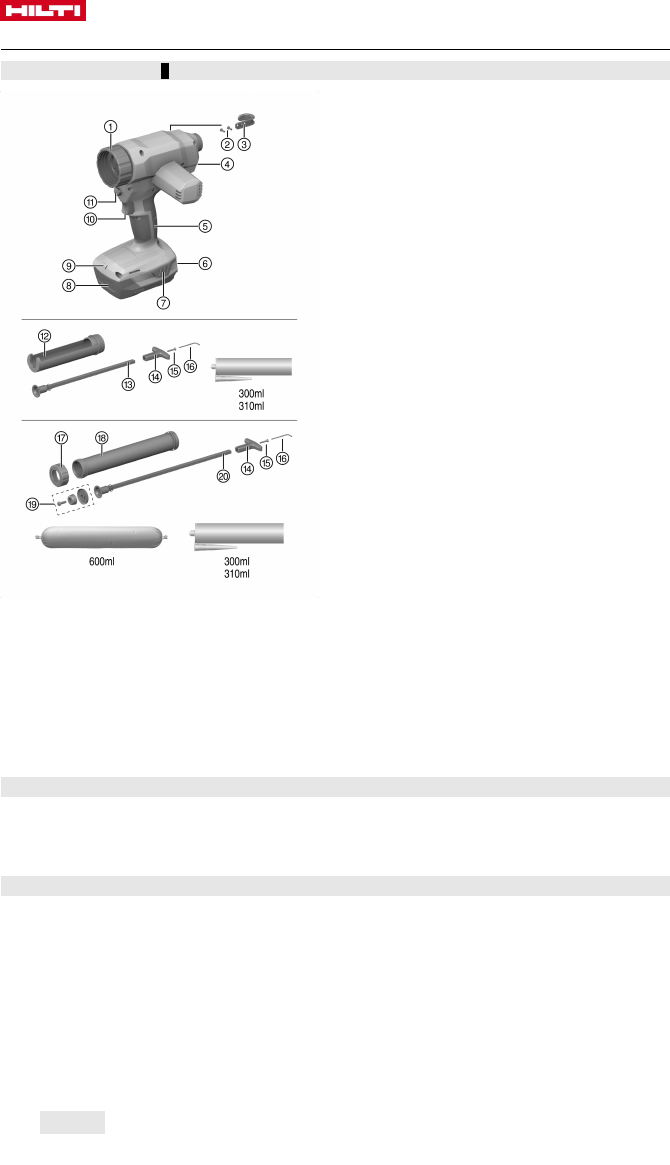

3.1 Vue d'ensemble 1
@
Manchon de liaison
;
Vis de fixation du crochet pour échafaudages
=
Crochet pour échafaudages
%
Molette de réglage de la vitesse
&
Poignée
(
Indicateur d'état de charge de l'accu et d'er-
reur
)
Touches de déverrouillage pour l'accu avec
fonction supplémentaire d'activation de l'in-
dicateur de l'état de charge
+
Accu
§
LED pour l'éclairage de l'environnement de
travail
/
Interrupteur
:
Tête de déverrouillage de la tige-poussoir
∙
Porte-cartouche
$
Tige-poussoir courte
£
Poignée ergonomique
|
Vis de fixation de la poignée ergonomique
¡
Clé Inbus pour le crochet pour échafaudages
et la poignée
Q
Cache avant
W
Tube en aluminium
E
Couvre-piston pour l'utilisation de
cartouches souples
R
Tige-poussoir longue
3.2 Éléments livrés
Appareil d'injection, crochet pour échafaudages complet, mode d'emploi.
D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du centre Hilti Store
ou en ligne sous : www.hilti.group.
3.3 Utilisation conforme à l'usage prévu
La pince d'injection sur accu CD 4-A22 est conçue pour être utilisée conjointement avec des cartouches
souples d'une contenance de jusqu'à 600 ml ainsi que des cartouches de 300 ml ou 310 ml.
Le produit peut être exploité avec un porte-cartouche en plastique ou en aluminium:
▶ Pour ce produit, n'utiliser que le jeu de porte-catouches Hilti Plastique avec la tige-poussoir fournie :
pour l'exploitation de cartouches .
▶
pour ce produit, n'utiliser que le jeu de porte-cartouches Hilti Aluminium avec la tige-poussoir fournie :
pour l'utilisation de cartouches souples .
▶ Pour ce produit, utiliser exclusivement les accus LiIon Hilti de la série B22.
▶ Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/36.
