User Manual of Network Video Recorder
27
DS-7600NI-E1/4P und DS-7600NI-E2/8P

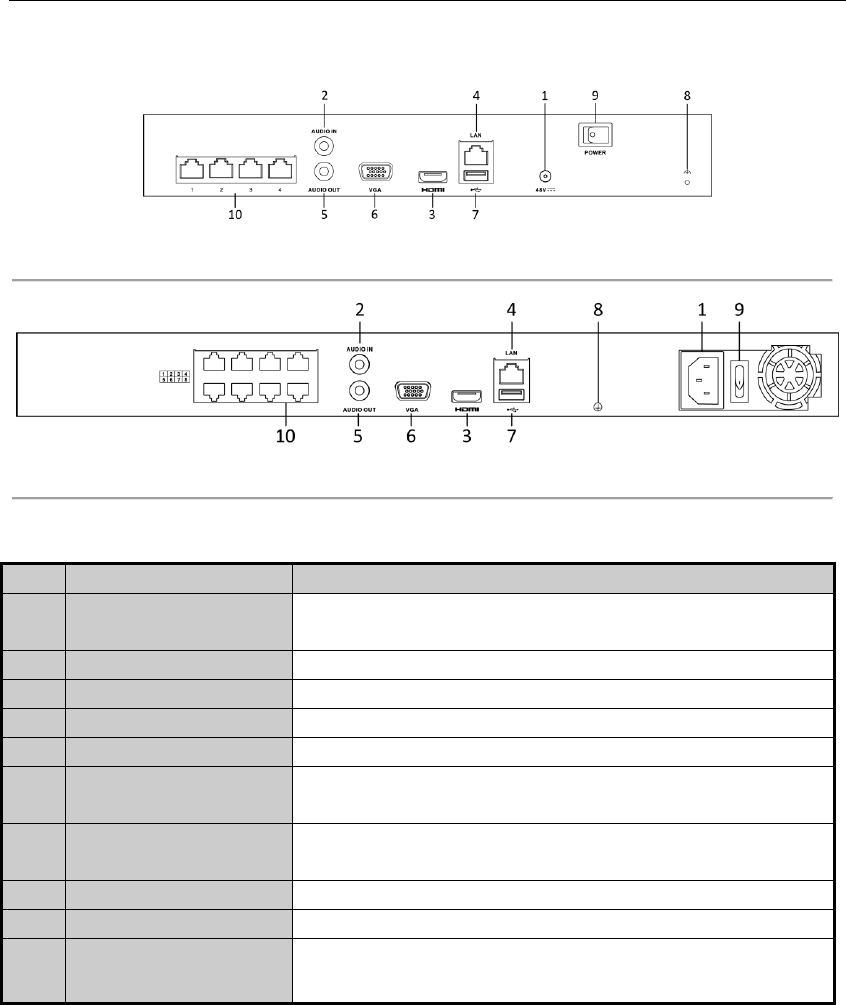

Figure 1. 13 DS-7600NI-E1/4P
Figure 1. 14 DS-7600NI-E2/8P
Table 1. 9 Beschreibung der rückwärtigen Anschlüsse
Nr.
Element
Beschreibung
1
Stromversorgung
48-V-Gleichstromversorgung beim DS-7600NI-E1/4P und
100-240-V-Wechselstrom beim DS-7600NI-E2/8P
2
Audioeingang
RCA-Anschluss zur Audioeingabe
3
HDMI
TM
-Schnittstelle
HDMI
TM
-Videoausgang
4
LAN-Schnittstelle
1 selbstadaptive 10/100/1000 Mbps Ethernet-Schnittstelle
5
Audioausgang
RCA-Anschluss zur Audioausgabe
6
VGA-Schnittstelle
DB9-Anschluss zur VGA-Ausgabe. Anzeige von lokaler Videoausgabe
und Menü.
7
USB-Schnittstelle
Universal Serial Bus (USB)-Ports für Zusatzgeräte wie USB-Maus und
USB-Laufwerk (HDD).
8
Masse
Masse (muss beim Einrichten des NVR angeschlossen werden)
9
Ein/Aus-Schalter
Dient zum Ein- und Ausschalten des Geräts
10
Netzwerkschnittstellen mit
PoE-Funktion
Netzwerkschnittstellen für Kameras zur Bereitstellung von "Power over
Ethernet".
