User Manual of Network Video Recorder
26
Nr.
Element
Beschreibung
13
Netzwerkschnittstellen mit
PoE-Funktion (unterstützt
beim DS-7700NI-E4/P)
Netzwerkschnittstellen für Kameras zur Bereitstellung von "Power over
Ethernet".
DS-7600NI-E1, DS-7600NI-E1/4N, DS-7600NI-E2 und DS-7600NI-E2/8N

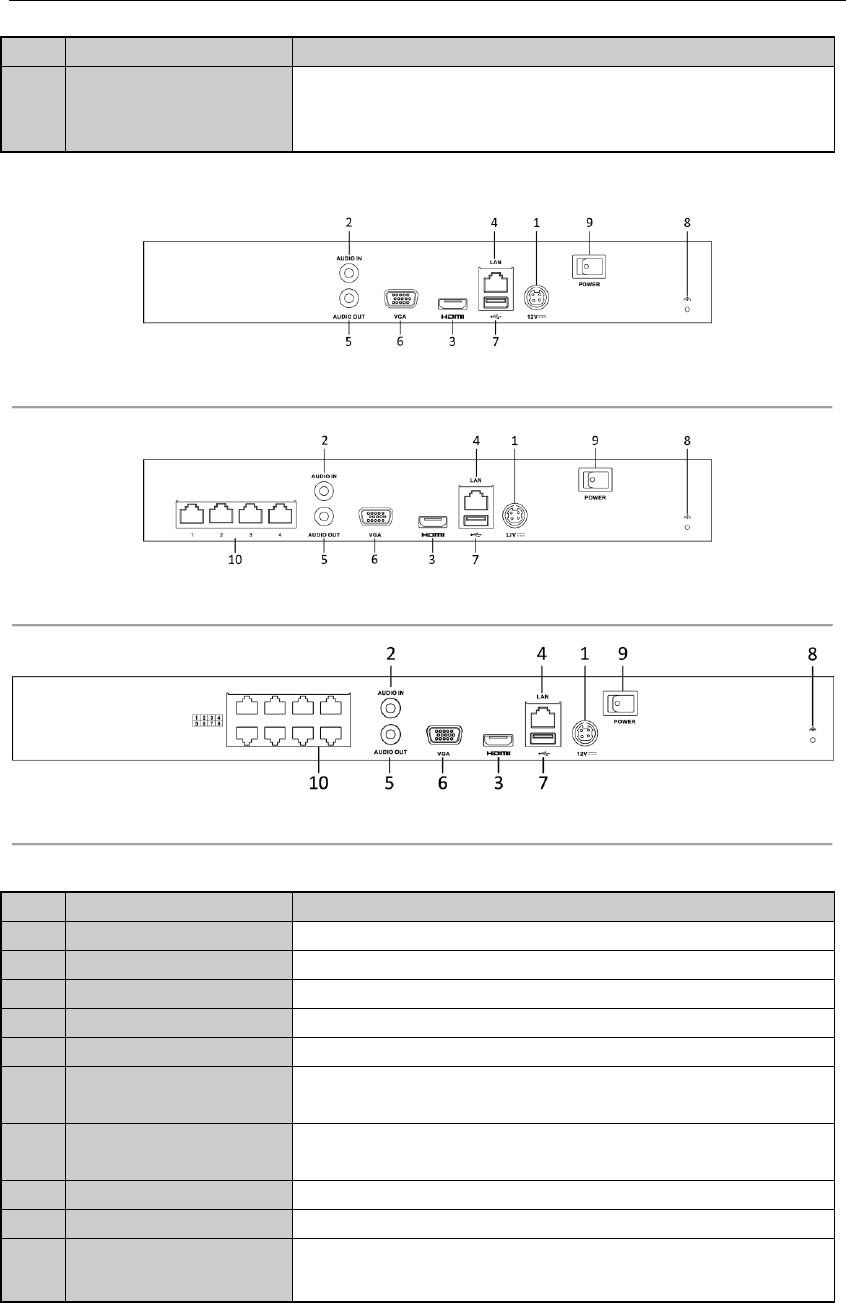

Figure 1. 10 DS-7600NI-E1/E2
Figure 1. 11 DS-7600NI-E1/4N
Figure 1. 12 DS-7600NI-E2/8N
Table 1. 8 Beschreibung der rückwärtigen Anschlüsse
Nr.
Element
Beschreibung
1
Stromversorgung
12-V-Gleichstromversorgung
2
Audioeingang
RCA-Anschluss zur Audioeingabe
3
HDMI
TM
-Schnittstelle
HDMI
TM
-Videoausgang
4
LAN-Schnittstelle
1 selbstadaptive 10/100/1000 Mbps Ethernet-Schnittstelle
5
Audioausgang
RCA-Anschluss zur Audioausgabe
6
VGA-Schnittstelle
DB9-Anschluss zur VGA-Ausgabe. Anzeige von lokaler Videoausgabe
und Menü
7
USB-Schnittstelle
Universal Serial Bus (USB)-Ports für Zusatzgeräte wie USB-Maus und
USB-Laufwerk (HDD)
8
Masse
Masse (muss beim Einrichten des NVR angeschlossen werden)
9
Ein/Aus-Schalter
Dient zum Ein- und Ausschalten des Geräts
10
Netzwerkschnittstellen mit
integrierter PoE-Funktion
Integrierte Schnittstellen für Kameras (unterstützt beim
DS-7600NI-E1/4N und DS-7600NI-E2/8N)
