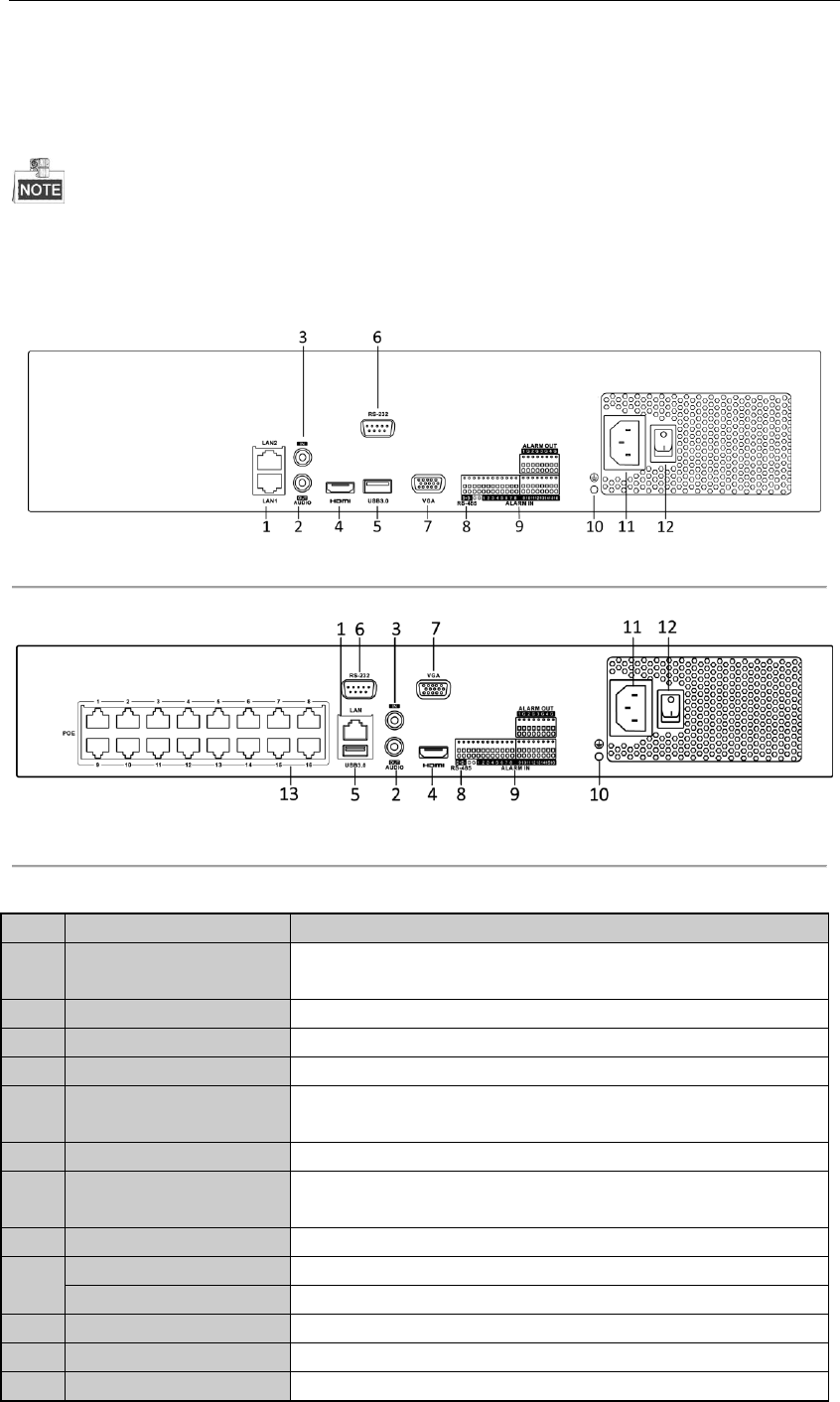

1.4 ckseite
Die Geräterückseite variiert je nach Modell.
DS-8600NI-E8, DS-7700NI-E4 und DS-7700NI-E4/P
Figure 1. 8 DS-8600NI-E8 und DS-7700NI-E4
Figure 1. 9 DS-7700NI-E4/P
Table 1. 7 Beschreibung der rückwärtigen Anschlüsse
Nr.
Element
Beschreibung
1
LAN-Schnittstelle
1 Netzwerkschnittstelle beim DS-7700NI-E4/P und 2
Netzwerkschnittstellen beim DS-7700NI-E4 und DS-8600NI-E8
2
AUDIO OUT
RCA-Anschluss zur Audioausgabe
3
LINE IN
RCA-Anschluss zur Audioeingabe
4
HDMI
TM
HDMI
TM
-Videoausgang
5
USB 3.0-Schnittstelle
Universal Serial Bus (USB)-Ports für Zusatzgeräte wie USB-Maus und
USB-Laufwerk (HDD)
6
RS-232-Schnittstelle
Anschluss für RS-232-Geräte
7
VGA
DB9-Anschluss zur VGA-Ausgabe Anzeige von lokaler Videoausgabe
und Menü
8
RS-485-Schnittstelle
Halbduplex-Anschluss für RS-485-Geräte
9
ALARM IN
Anschluss für den Alarmeingang
ALARM OUT
Anschluss für den Alarmausgang
10
MASSE
Masse (muss beim Einrichten des NVR angeschlossen werden)
11
AC 100V ~ 240V
Anschluss für 100-240 V Wechselspannung
12
Ein/Aus-Schalter
Dient zum Ein- und Ausschalten des Geräts
