Operation Manual

6
moederbord. Plug hierna de data lijn van de HDD in de SATA interface.
4. Plaats de HDD op het Chassis.
5. Plaats de deksel op de DVR box.
Waarschuwing: Na de installatie van de HDD moet deze nog geformatteerd worden. Zie
hiervoor hoofdstuk 6.3.
2.3 Achterkant Paneel Beschrijving

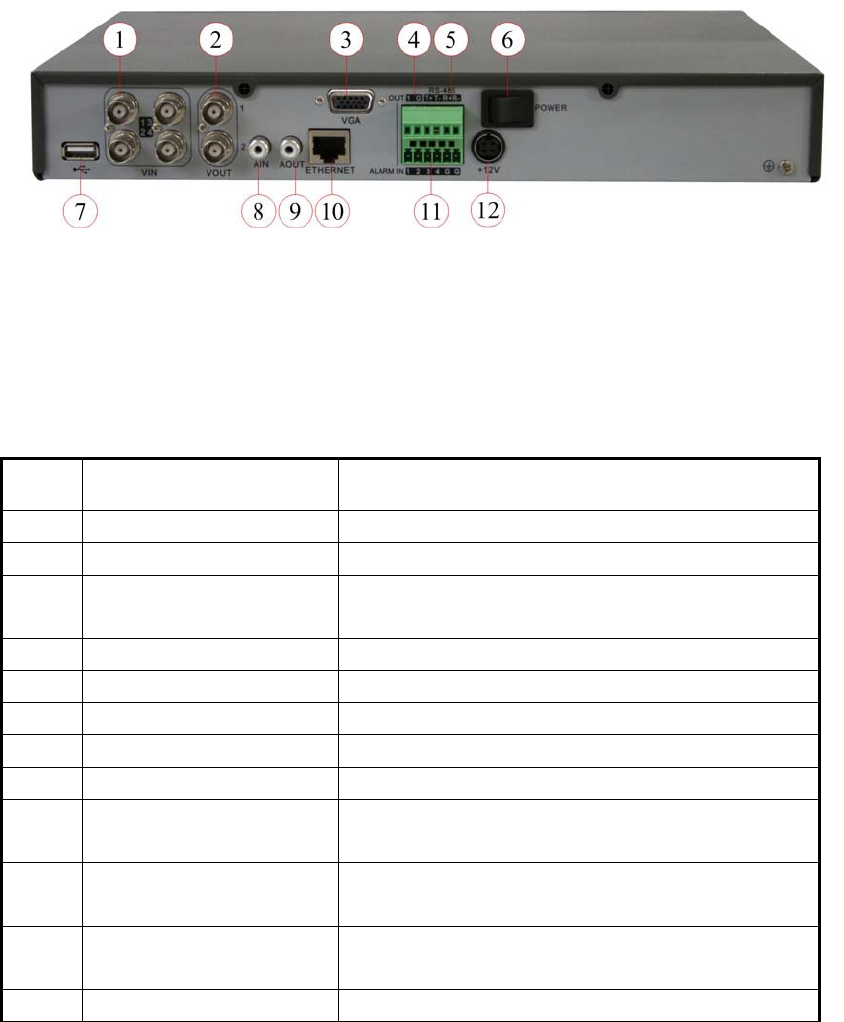

Fig. 2-1 DS-7204HVI-S Achterkant
Opmerking: Het kan voorkomen dat sommige aansluitingen verplaatst zijn ten opzichte
van de foto hierboven, kijk naar de achterkant van uw product om de juiste
aansluitingen te vinden.
Tabel 2-1 items op achterkant
Index Type Beschrijving
1 Video in Hier kunt u 4 video camera’s op aansluiten.
2 Video uit Hier kunt u 2 CCTV monitoren op aansluiten.
3 VGA uit Hier kunt u een standaard VGA monitor op
aansluiten.
4 Alarm uit Hier kunt u alarm system op koppelen.
5 RS485 T+ T- R+ R- Hier kunt u bepaalde controllers op aansluiten
6 Voeding schakelaar Hiermee schakelt u het apparaat mee uit.
7 USB aansluiting Hier kunt u een muis of externe HDD op aansluiten.
8 Audio in Hier kunt u een extra microfoon op aansluiten.
9 Audio uit Hier kunt u de audio uit laten komen die van een
camera afkomt.
10 Ethernet aansluiting Hier kunt u een netwerk kabel op aansluiten om
verbinding met een netwerk te kunnen maken.
11 Alarm in Hier kunt u verschillende alarmen binnen laten
komen.
12 12+ DC Voeding ingang Hier komt de Voeding kabel binnen van de adapter.
