Gebruikershandleiding voor 5-inch high speed dome

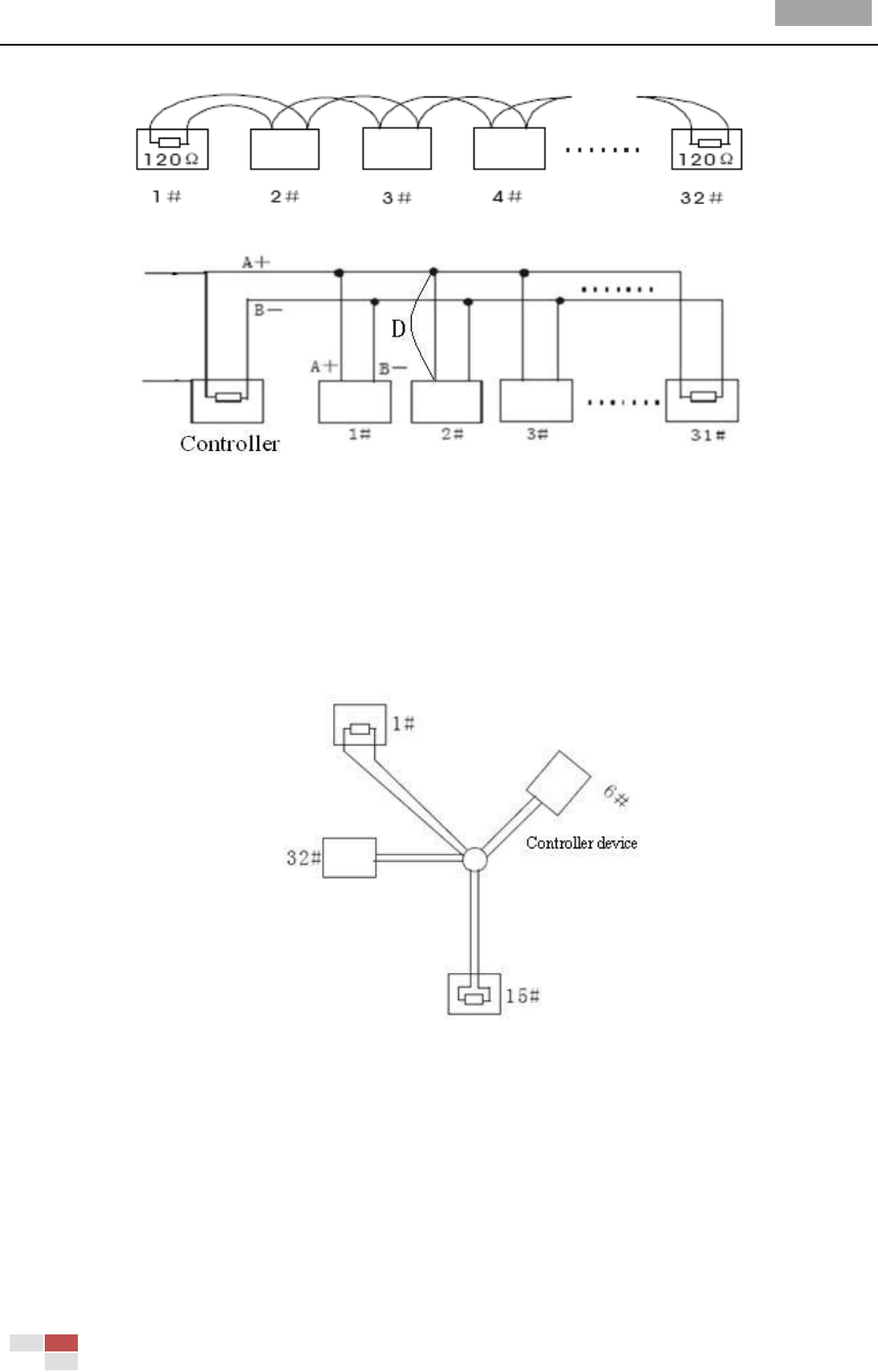

Afbeelding A-2 RS-485-verbinding 1

Afbeelding A-3 RS-485-verbinding 2

 Problemen bij praktijktoepassing

Normaliter zetten gebruikers een sternetwerk op. In dat geval moeten de afsluitweerstanden

worden aangesloten bij de twee verst verwijderde apparaten (in afbeelding 4 zijn dat 1# en 15#),

maar deze aansluitmethode voldoet niet aan de eisen in de RS-485-industriestandaard. Daarom

treden er problemen op als signaalreflecties en minder onderdrukking van stoorsignalen bij

apparatuur op grotere afstand. De dome is dan niet meer te bedienen of gaat zelfstandig handelen.

Afbeelding A-4 Sternetwerk

In deze gevallen kunt u het beste een RS-485-distributeur toevoegen. Dit product kan een

stervormig communicatienetwerk effectief aanpassen zodat het voldoet aan de eisen in de

RS-485-industriestandaard. Dat voorkomt de genoemde problemen en verbetert de

betrouwbaarheid van de communicatie.
