Operation Manual

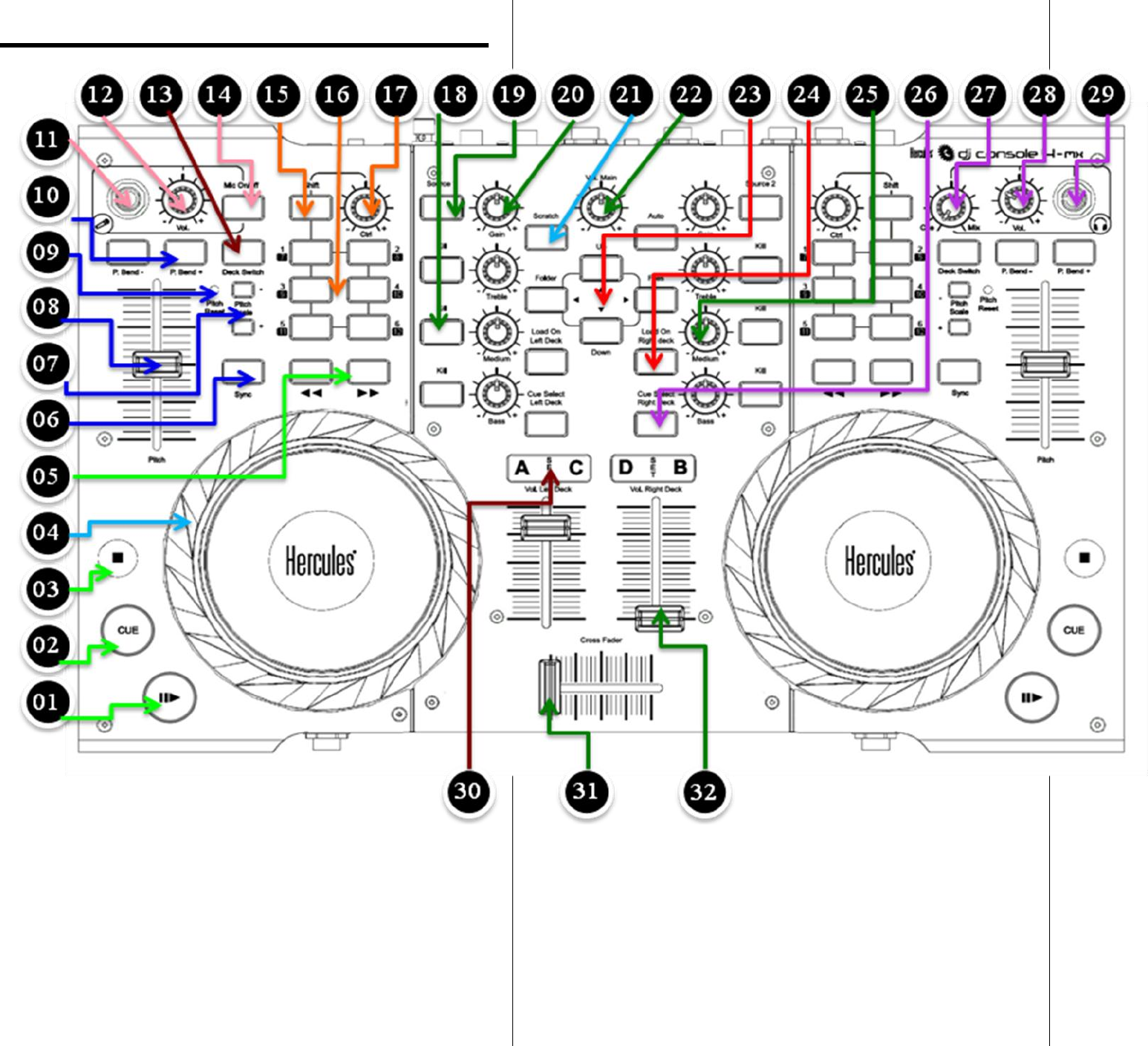

DJ Console 4-Mx Kontrollen
01. Play/Pause
02. Cue (Plaziert Cuepoints)
03. Stop (zurück zum Cuepoint)
04. Jogwheel (browsen, scratchen und Pitch-Bend)
05. Zurück/schnell vorwärts
06. Sync: Synchronisiert die BPM mit dem anderen kontrollierten Deck
07. Pitch Scale -/+: reduziert/erhöht die Pitchfader-Skalierung
08. Pitchfader: Setzt die Abspielgeschwindigkeit
09. Pitch Resetstatus: Anzeige wenn Pitch virtuell neutral ist
10. Pitch Bend -/+: ändert temporär die Abspielgeschwindigkeit
11. Mikrofonanschluß (1/4” Klinke / 6.35mm)
12. Mikrofonlautstärke
13. Deckschalter: Schaltet Kontrollen zwischen A/C (links), B/D (rechts)
14. Mikrofon An/Aus
15. Shift: Schaltet Funktionen 1 bis 6 zu 7 bis 12
16. Buttons 1-6: Belegbare Funktionen 1 - 6 und 7 - 12
17. Modulate: Moduliert die letzte geladene Funktion
18. Kill: Stummschalten eines Frequenzbandes (Höhen/Mitten/Baß)
19. Source: Ersetzt das Abspielen des auf dem Deck
geladenen Tracks mit der Weiterleitung einer
externen Quelle (Eingang 1-2 auf linkem Deck,
Eingang 3-4 auf rechtem Deck)
20. Gain-Poti: Stellt das maximale Decklevel ein
21. Scratch: Aktiviert Scratchmodus auf Jogwheels
22. Main Volume: Setzt Lautstärke an Ausgang 1-2
23. Browsing-Kontrollen: Kontrolliert browsen im
Ordner- & Dateienbrowser
24. Load On Deck: Lädt ausgewählten Track auf das
Deck
25. Equalization-Potis: Stellt Höhen-, Mitten &
Baßlevel auf dem Deck ein
26. Cue Select: Nimmt dies Deck im Kopfhörer-
Preview mit auf
27. Cue/Mix: Wählt was Sie im Kopfhörer hören,
zwischen Cue (Vorhören des gewählten Decks
mit den Cue Select Buttons) und Mix (die fürs
Publikum abgespielte Musik)
28. Kopfhörerlautstärke
29. Kopfhöreranschluß (1/4” Klinke / 6.35mm)
30. Deckanzeige: Zeigt welches virtuelle Deck auf
der DJ Console 4-Mx kontrolliert wird
31. Crossfader: Mixt die Musik zwischen dem/den
linken Deck(s) (A und C) und dem/den rechten
Deck(s) (B und D)
32. Volume-Fader: Stellt die Lautstärke auf dem
Deck ein
Softwareübertragung:
Nach Umschalten der Decks müssen Sie zuerst die
Softwarepositionen der folgenden Kontrollen
übertragen
08. Pitch fader
20. Gain
25. Equalizer-Potis (Höhen/Mitten/Baß)
32. Lautstärkefader (Vol.-Fader)
Jede graduelle Kontrolle muß die gleiche Position auf der DJ Console 4-
Mx Hardware wie die in der Software angezeigte einnehmen bevor Sie
die in Frage kommende Einstellung kontrollieren können.
