Installazione emessa in funzione
1.02
Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control 321

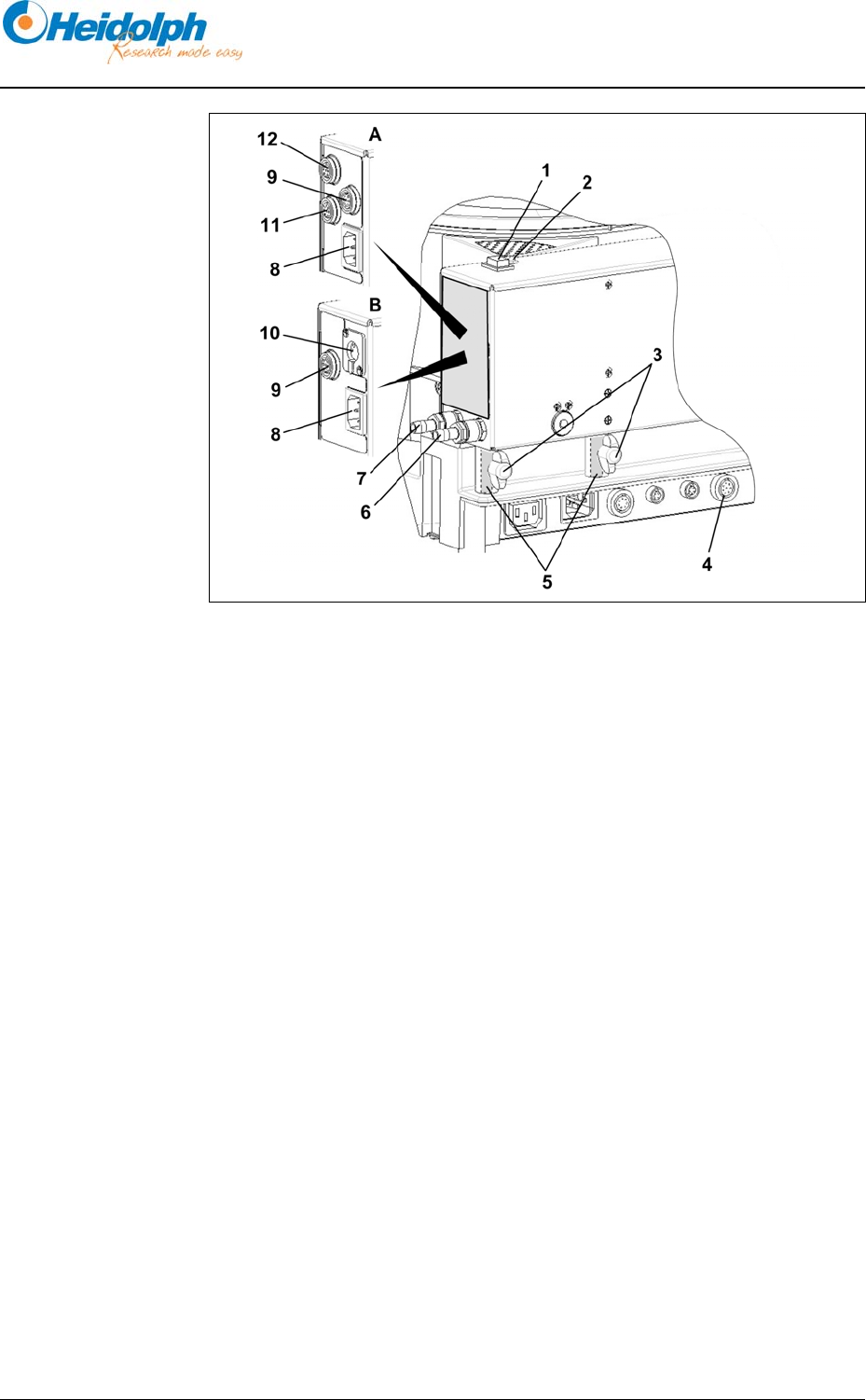

Figura 4-29: VAC senso T / Alimentatore ROTAVAC vario control
A VAC senso T 6 Collegamento vuoto
B ROTAVAC vario control 7 Aerazione / Gas inerte
1 Interruttore principale 8 Collegamento alla rete elettrica
2 LED 9 Collegamento Laborota 4002 /
4003
3 Viti di fissaggio 10 Pompa per vuoto Rotavac vario
control
4 Collegamento VAC senso T /
Rotavac vario control
11 Valvola del vuoto
5 Perni 12 Switch box per il vuoto
1.
Svitare le viti di fissaggio (3) nelle bussole di fissaggio sulla parte posterio-
re dell'apparecchiatura.
2. Inserire il VAC senso T / l'alimentatore di rete ROTAVAC vario control con
i perni (5) nelle bussole di fissaggio.
3. Bloccare con l'ausilio delle viti di fissaggio (3).
4. Creare i collegamenti (4, 6, 8, 9, 10, 11, 12).
VAC senso T /
Alimentatore
Rotavac vario
control (Laborota
4002 / 4003 control)
