Montage et mise en service
1.02
Laborota 4000 / 4001 efficient, 4010 / 4011 digital, 4002 / 4003 control 171

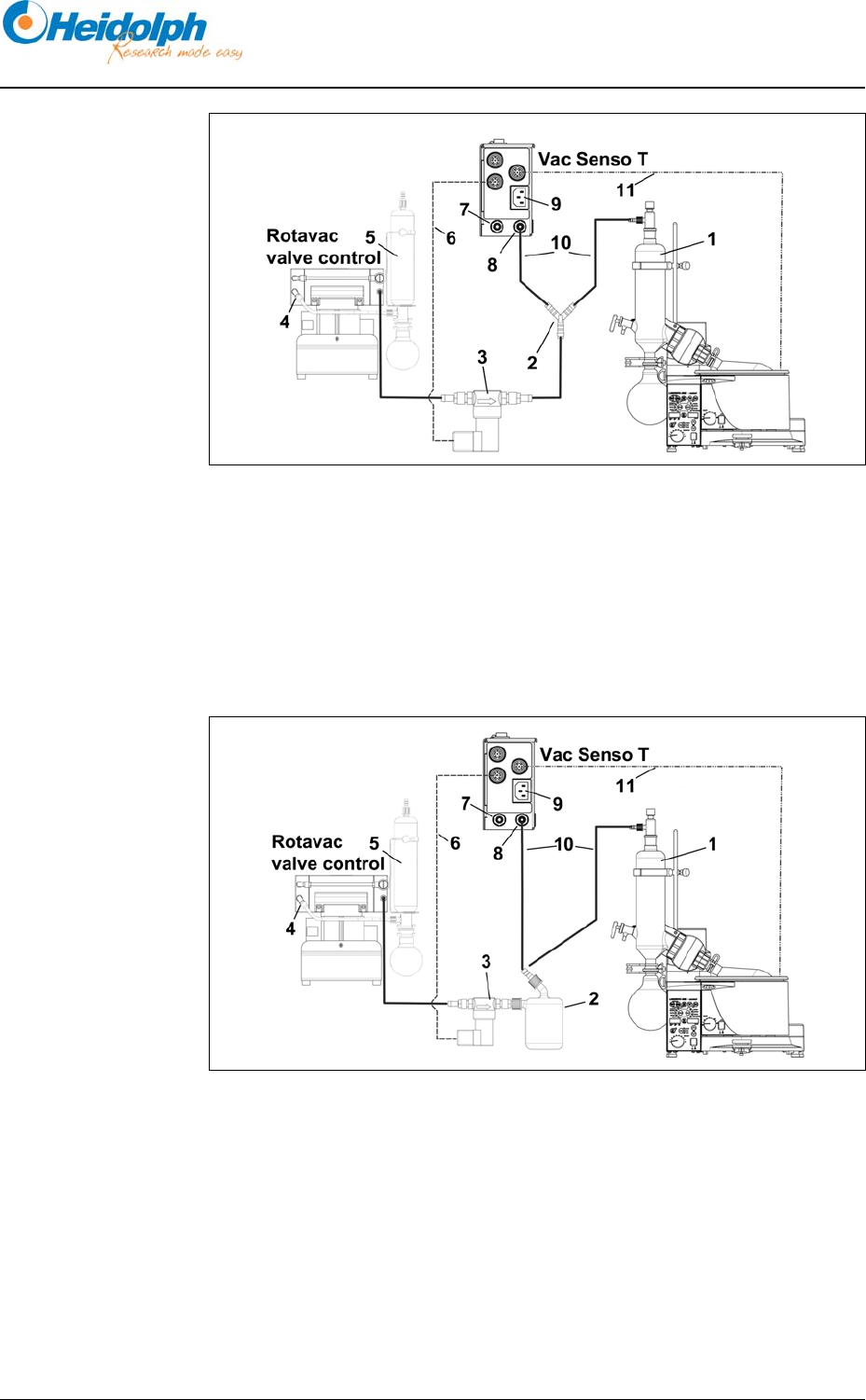

Figure 4-19 : Laborota 4002 / 4003 avec Rotavac valve control et Vac Senso T
1 Refroidisseur 7 Ventilation / gaz de
protection
2 Pièce en Y 8 Raccordement du vide
3 Vanne à vide 9 Branchement au secteur
4 Sortie de la pompe 10 Tube à vide
5 Condensateur (en option) 11 Ligne de données
6 Câble de vanne à vide
Figure 4-20 : Laborota 4002 / 4003 avec Rotavac valve control et Vac
Senso T, et avec flacon de Woulff
1 Refroidisseur 7 Ventilation / gaz de
protection
2 Flacon de Woulff 8 Raccordement du vide
3 Vanne à vide 9 Branchement au secteur
4 Sortie de la pompe 10 Tube à vide
5 Condensateur (en option) 11 Ligne de données
6 Câble de vanne à vide
