Santa Fe Pellet Insert
3

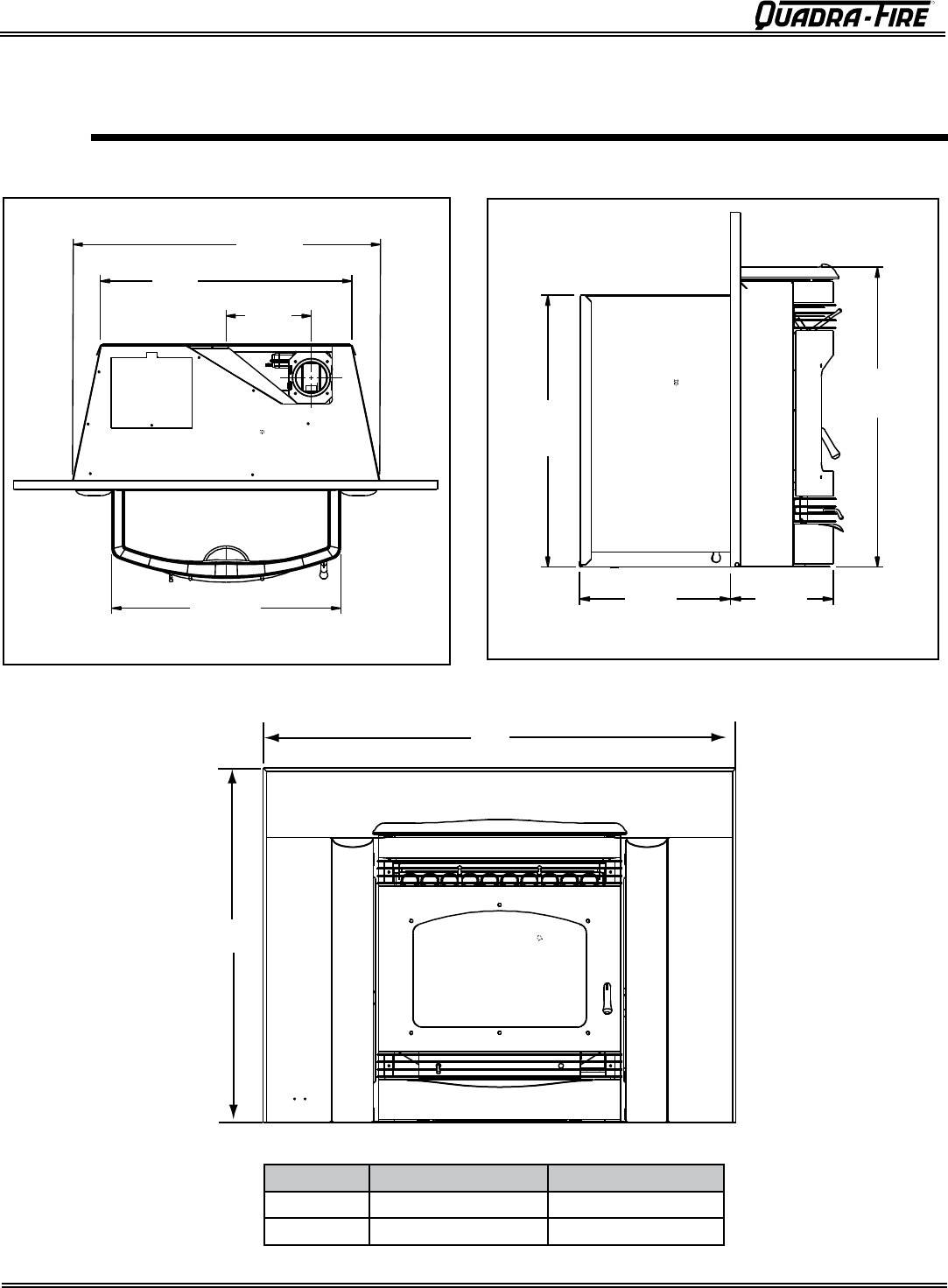

Dimensions and Clearances
A. Appliance Dimensions
Figure 8.3- Front View
Figure 8.1 - Top View
Figure 8.2 -Side View
21-1/2”
(546mm)
28-7/8”
(733mm)
23-5/8”
(600mm)
8”
(203mm)
C
L
12-3/4”
(324mm)
8-5/8”
(219mm)
23”
(584mm)
25-3/8”
(
645mm)
Panel A B
Standard 30 inches (762mm) 40 inches (1016mm)
Large 33 inches (838mm) 50 inches (1270mm)
B
A
