Installation Guide

Page 5 of 8 MODEL S310T2, S360T2 IS310T2-06 Rev B
WWW.HAYWARDPOOL.COM USE ONLY HAYWARD GENUINE REPLACEMENT PARTS
REQUIRED CLEARANCE MEDIA REQUIRED
EFFECTIVE
FILTRATION
AREA
MAXIMUM
WORKING
PRESSURE
SIDE ABOVE TYPE AMOUNT
MODEL
NUMBER
FT
2
M
2
PSI BAR INCH MM INCH MM FILTER
SAND**
LBS KG
S310T2 4.9 .46 50 3.45 18 460 18 460 0.45-0.55mm 500 230
S360T2 6.5 .60 50 3.45 18 460 18 460 0.45-0.55mm 700 320
**Also known as No. 20 Silica Sand.
SPECIFICATIONS

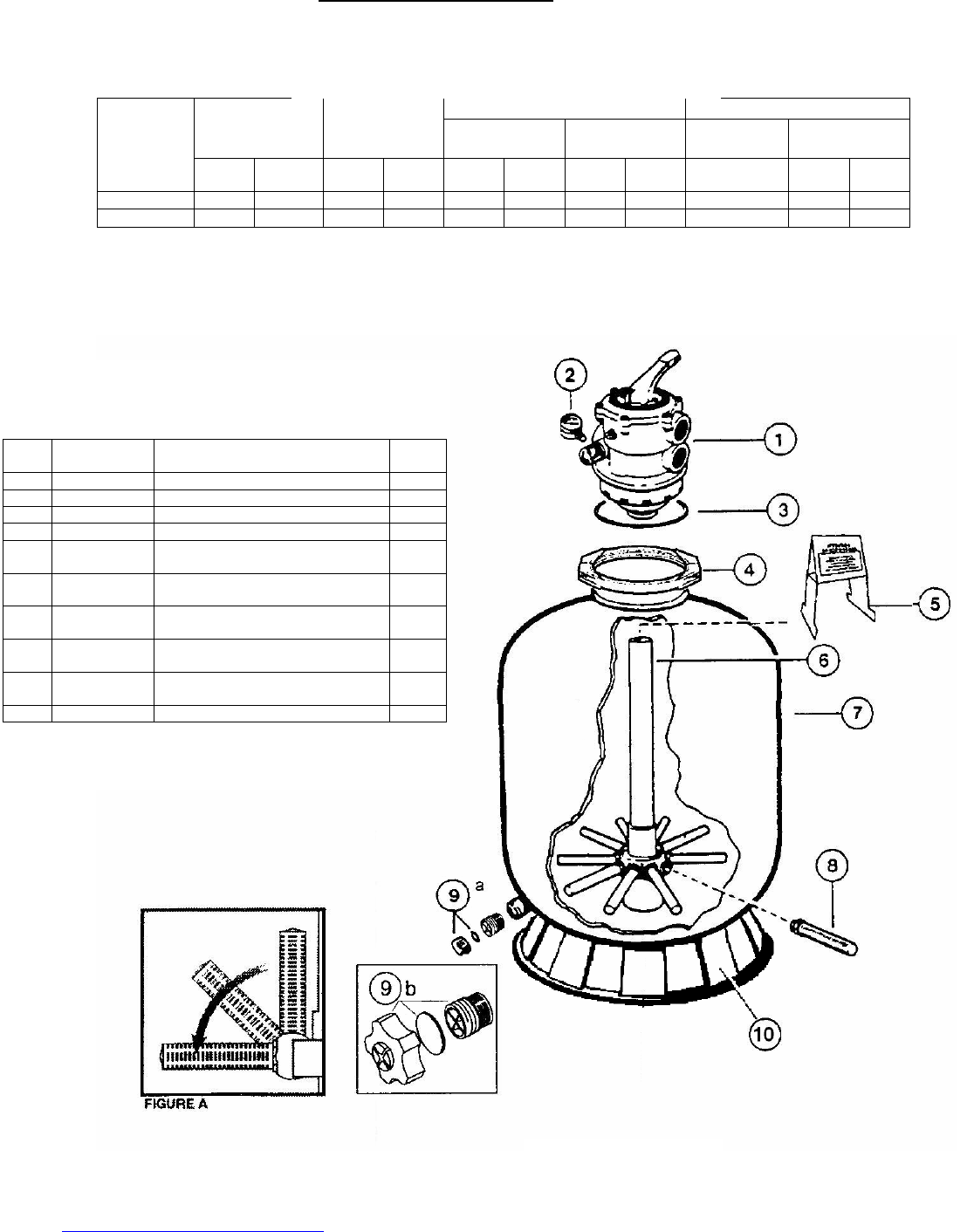

FIGURE B
TABLE 1
PARTS
Models S310T2, S360T2
REF
NO
PART
NO.
DESCRIPTION NO.
REQ
1 SP071620T Vari-Flo XL Control Valve 2” 1
2 ECX270861 Pressure Gauge 1
3 GMX600F Valve/Tank O-ring 1
4 GMX600NM Flange Clamp 1
5 SX202S Sand Shield –2004 Corrugated
Design
1
6a
6b
SX310DA2
SX360DA
Folding Lateral Assy S310T2
Folding Lateral Assy S360T2
1
1
7a
7b
SX310AA1
SX360AA1
Filter tank Assy less valve & clamp 1
8a
8b
SX310HA
SX310HN
Lateral (Screw in) Prior to 2005
Lateral (One piece)
10
10
9a
9b
SX108HG
SX180LA
Drain Cap Kit (Round)
Drain Cap Assy
1
1
10 SX310J System Base 1
