Manual

12

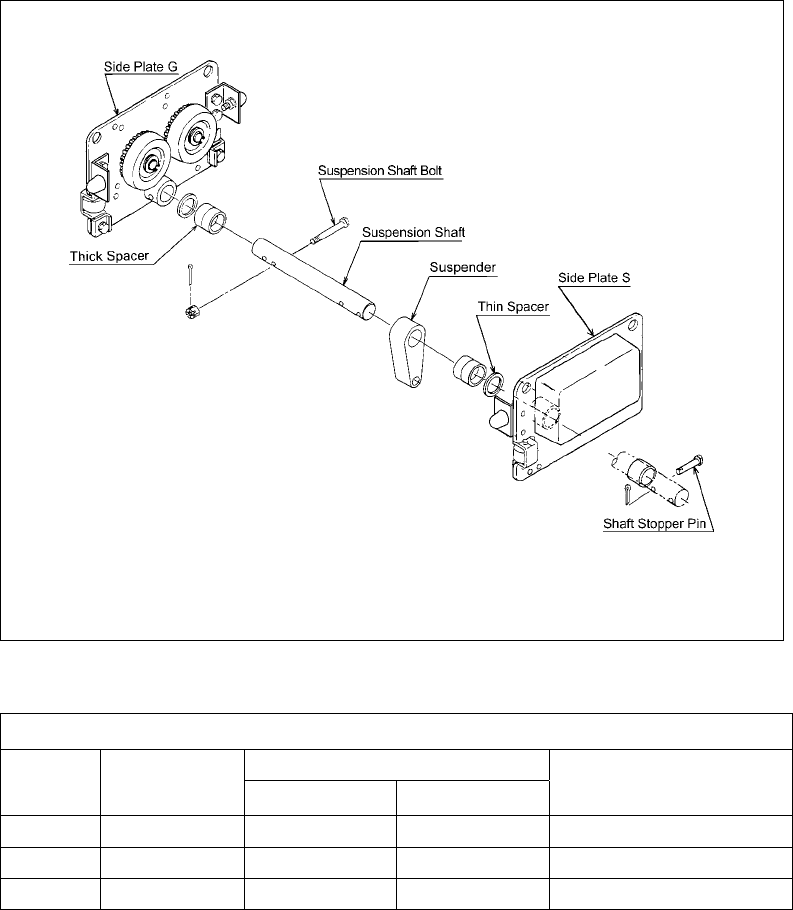

Figure 3-3 Assembling the Trolley
Table 3-1 Suspension Shaft Adjusting Spacers, and Suspension Shaft Bolt
Total Number of Spacers Supplied
Product
Code
Flange Range
(in)
Thin
Thick
Suspension Shaft Bolt
Location
MCR1000 2.28 to 5.00 8 5 Hole 2
MCR3000 3.94 to 6.02 8 3 Hole 2
MCR6000 4.92 to 7.02 8 3 Hole 2
