NEDERLANDS
inSTAllATie
U bent nu gereed om de AVR te gaan installeren. Voordat u de verschillende
componenten op de receiver aansluit, alle apparaten uitschakelen, ook de
AVR 160 en de stekkers uit het stopcontact nemen.
Sluit geen enkel apparaat
op het lichtnet aan zolang niet alle verbindingen zijn gemaakt
.
De receiver produceert warmte. Kies daarom een plaats waar de receiver
aan alle zijden wat ruimte heeft. Vermijd opstelling in een afgesloten,
ongeventileerde kast en plaats andere componenten liefst op afzonderlijke
schappen en niet op de receiver gestapeld.
Blokkeer nooit de ventilatiesleuven
van de AVR op de boven- en zijpanelen
. In dat geval kan de AVR oververhit
raken wat ernstige schade tot gevolg kan hebben. Sommige meubels hebben
een kwetsbare afwerking; kies daarom een plaats met een stevige en sterke
ondergrond.
Bijna alle stappen in onderstaande installatie zijn opties en afhankelijk van
uw systeem. Sla stappen die in uw systeem niet van toepassing zijn over.
STAP ÉÉN – Aansluiten van de Bronnen
Laat alle netsnoeren onaangesloten en verbind de bronnen met de AVR via de
audio- en video-ingangen die u in Tabel 2 heeft toegewezen.
STAP TWEE – TV Aansluiten
Verbind de best bruikbare video-ingang op de TV met de overeenkomstige
monitoruitgang op de AVR.
Is uw beeldscherm of bron niet geschikt voor HDMI, dan dient u één van de
analoge videoverbindingen (composiet of component video).
STAP DRIE – Luidsprekers Aansluiten
Nadat u de luidsprekers in de kamer heeft opgesteld als uitgelegd op pagina
18, sluit u elke luidspreker aan op de kleurgecodeerde aansluiting van de
AVR. Let daarbij op de juiste polariteit door de negatieve aansluiting van de
luidspreker (meestal zwart gekleurd) met de negatieve aansluiting van de
AVR (eveneens zwart) en de positieve aansluiting van de luidspreker (meestal
rood) met de positieve aansluiting van de AVR (kleur verschilt per kanaal; zie
Tabel 1 op pagina 15).
Heeft u een subwoofer verbind dan de lijningang of de LFE-ingang met de
paarse Subwoofer Uitgang.
OPMERKING : wanneer de subwoofer alleen luidsprekerniveau
ingangen heeft, verbindt u de linker en rechter luidspreker ingangen van
de subwoofer met de Front Links en Rechts Luidspreker Uitgangen van de
AVR en de front links en rechts hoofd luidsprekers met de links en rechts
uitgangen van de subwoofer, nadat u de AVR heeft geconfigureerd met
het EzSet/EQ technologie als beschreven op pagina 23. Raadpleeg de
handleiding van de subwoofer voor specifieke installatie-aanwijzingen.
STAP VIER – Aansluiten FM-Antenne
Verbind de bijgevoegde FM-antenne met de 75 ohm FM-antenne ingang.
STAP VIJF – Aansluiten AM-Antenne
Zet de bijgeleverde AM-antenne in elkaar (zie afbeelding 16) en verbind
deze met de AM en Ground (massa) aansluitingen. De antenne heeft geen
polariteit en de draden kunnen dus willekeurig worden aangesloten.

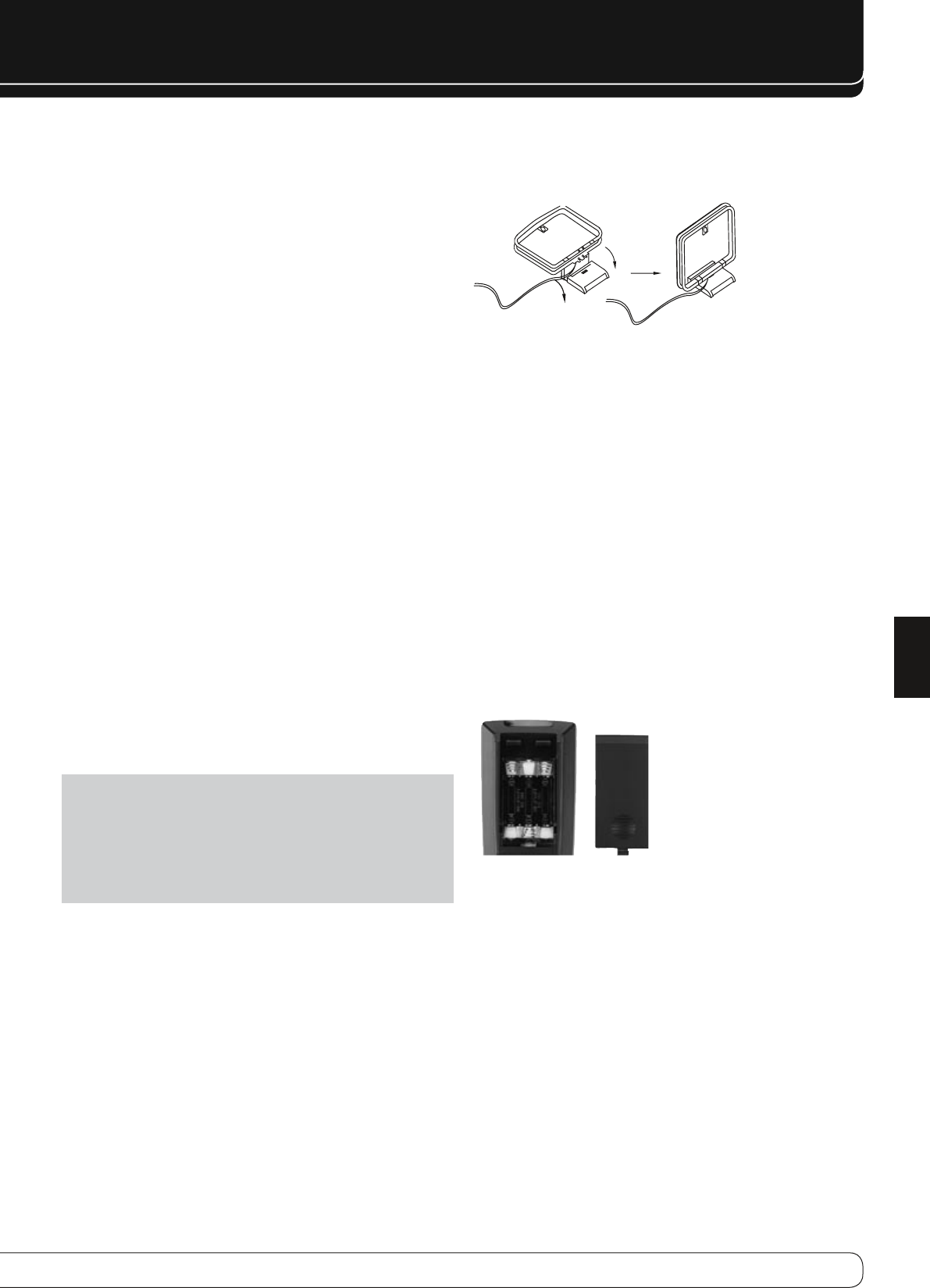

Afbeelding 16 – AM-antenne montage
STAP ZES – Aansluiten Netsnoeren
Controleer voordat u de AVR aansluit op een spanningvoerend stopcontact, of
de hoofdschakelaar op de achterzijde is uitgeschakeld om te voorkomen dat
de AVR wordt beschadigd in geval van een spanningspiek.
Steek de netstekker in spanningvoerend stopcontact.
Wij raden u aan de juiste informatie over te nemen van het Tabel 2 werkblad
naar de Tabel A5 in de bijlage om later wanneer u wijzigingen aanbrengt in
het systeem de juiste gegevens te kunnen raadplegen.
STAP ZEVEN – Inleggen Batterijen in de
Afstandsbediening
De afstandsbediening van de AVR 160 heeft drie batterijen nodig
(meegeleverd).
Om het deksel van het batterijvak op de achterzijde van de afstandsbediening
te verwijderen, drukt u op de geribbelde uitsparing en u schuift het deksel
opzij naar de bovenzijde van de afstandsbediening.
Leg de batterijen in als aangegeven in afbeelding 17 en let op de juiste
polariteit.
Afbeelding 17 – Batterijvak Afstandsbediening
Richt de lens van de afstandsbediening op het front van de AVR 160 en
let erop dat er zich geen obstakels zoals meubels, bevinden tussen de
afstandsbediening en de receiver. Felle lampen, TL-buizen en plasma
beeldschermen kunnen de werking van de afstandsbediening verstoren.
De afstandsbediening heeft een bereik van ca. 7 meter, afhankelijk van de
lichtomstandigheden. Hij kan worden gebruikt onder een hoek van maximum
30 graden naar beide zijden van de AVR.
Wanneer de afstandsbediening soms niet werkt of wanneer de AVR Settings
Toets of één van de Bronkeuzes niet oplicht, controleer of vervang dan de
batterijen.
