assembly Instructions


Avisos de segurança
 Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
 O produto só pode ser utilizado para fins de higiene
pessoal.
 Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart
®
(limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart
®
(limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Limpeza
consultar a seguinte brochura
Vedante #98996000
(ver página 31)
Funcionamento (ver página 38)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
71015000 / 71016000 / 71114000 /
71115000:
De modo a evitar uma estagnação nas
tubagens de conexão, é necessário abrir
a torneira na posição da água quente e
fria (pelo menos todos os três dias ou após
longas interrupções de utilização) até se ve-
rificar uma temperatura de saída uniforme.
Montagem ver página 31
Medidas (ver página 34)
Afinação (ver página 33)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Peças de substituição (ver página
36)
Chave especial #58085000 (ver página
31)
Não utilizar silicone que contenha ácido
acético!

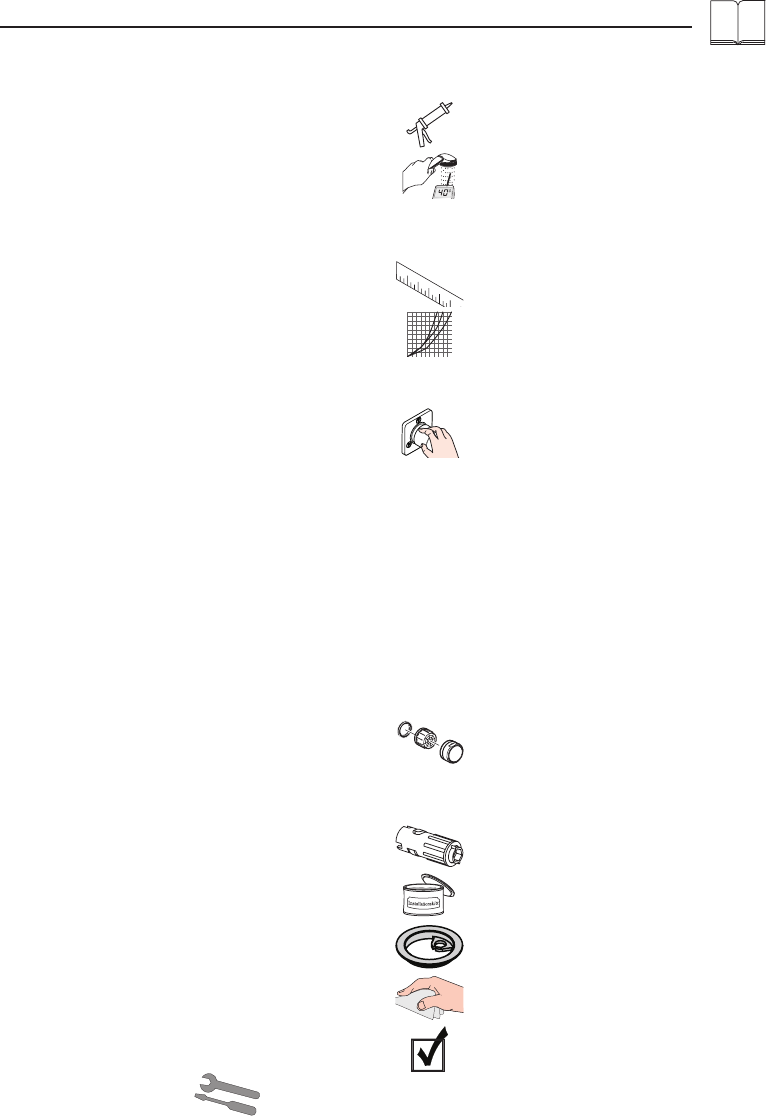

Descrição do símbolo
Fluxograma
(ver página 35)

com EcoSmart
®

sem EcoSmart
®
Mástique (ver página 32)
Acessórios especiais (não incluí-
do no volume de fornecimento)
9
Marca de controlo (ver página
40)
