Trimr POT4 (nebo externí potenciometr POT3)

Hrubé nastavení výstupního stejnosměrného napětí v rozsahu cca 1 V až 30 V na výstupních

svorkách „ST3“. Toto výstupní napětí můžete měřit vhodným voltmetrem, který rovněž připojíte

k těmto výstupním svorkám.

Trimr POT5 (nebo externí potenciometr POT1)

Jemné nastavení výstupního stejnosměrného napětí na výstupních svorkách „ST3“. Toto výstupní

napětí můžete měřit vhodným voltmetrem, který rovněž připojíte k těmto výstupním svorkám.

Trimr POT6 (nebo externí potenciometr POT2)

Nastavení omezení výstupního proudu v rozsahu cca 0 A až 3 A na výstupních svorkách „ST3“.

Tento proud můžete měřit vhodným ampérmetrem, který připojíte ke svorkám „ST1“.

11. Ochrana modulu proti zkratu (přetížení)

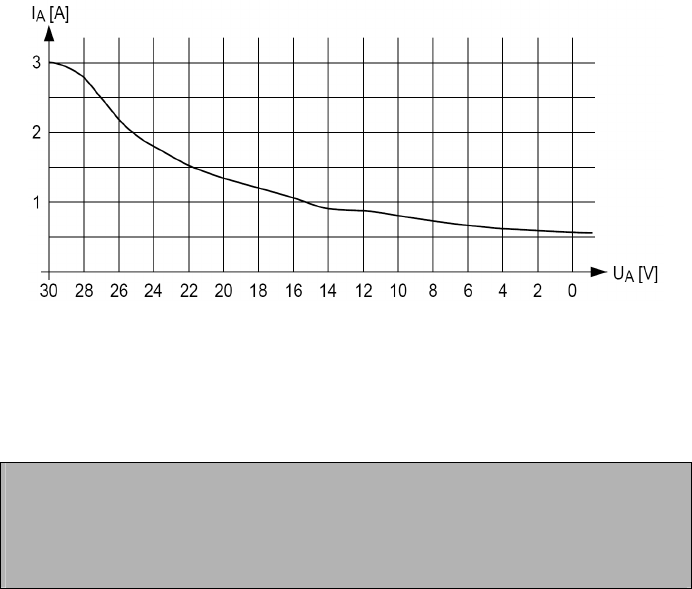

Z výstupu tohoto modulu lze odebírat maximální stejnosměrný proud 3 A v závislosti

na nastaveném výstupním napětí (viz následující graf).

Dejte při používání tohoto modulu pozor na to, že při případném zkratu na výstupu nesmí dojít

k překročení ztrátového výkonu 20 W. V tomto případě hrozí přehřátí modulu (výkonných

výstupních tranzistorů a jejich chladiče). Pokud byste chtěli tento modul přestavět na dlouhodobou

ochranu proti zkratu (přetížení), pak musíte místo původního chladiče použít chladič, který dokáže

odvádět teplo cca 0,6 °C/W.
