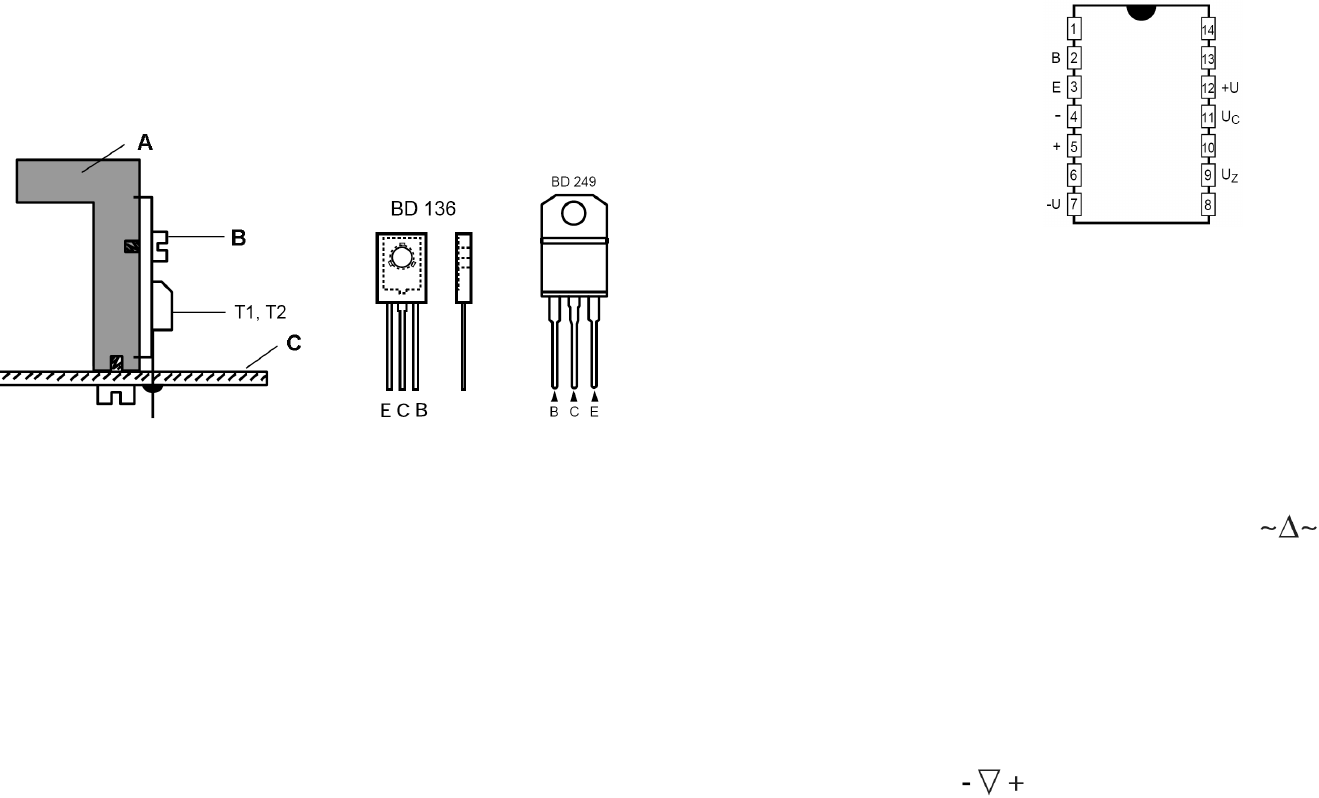

Připájení tranzistorů
T1: BD 249 (NPN)
T2: BD 249 (NPN)
T3: BD 136 (PNP)
A = chladič; B = šroubek; C = deska s tištěnými spoji
Proveďte nejprve osazení desky s tištěnými spoji tranzistorem „T3“ (BD 136). K orientaci správné
polohy Vám poslouží kovová zadní strana tranzistoru. Po zasunutí tohoto tranzistoru do desky
s tištěnými spoji by se měla kovová zadní strana tranzistoru dotýkat přímo desky s tištěnými spoji.
Poté připájejte vývody tohoto tranzistoru.
Tranzistory „T1“ a „T2“ (BD 249) nejprve přišroubujte k chladiči šroubky M3 x 6. Poté přišroubujte
k desce s tištěnými spoji chladič s tranzistory šroubky M3 x 6 a nakonec připájejte vývody
tranzistorů na desce s tištěnými spoji.
Integrovaný obvod
IC1: LM 723 nebo UA 723 (regulátor napětí 3 V až 37 V)
Integrované obvody jsou velice choulostivé součástky. Dejte při zasunování integrovaného obvodu
do patice pozor na správnou orientaci jeho vývodů. Tyto integrované obvody jsou označeny na své
horní straně výřezem nebo jiným označením (tečkou). Toto označení musí být otočeno směrem ke
kondenzátoru „C2“ a musí souhlasit s označením na patici, do které integrovaný obvod zastrčíte.
Přepólování může způsobit zničení integrovaných obvodů. Nezasunujte integrovaný obvod do
patice (neprovádějte jeho výměnu), pokud bude k modulu připojeno napájení.
10
Neobsazeno
Omezení proudu
Vstupy
Reference
Neobsazeno
Frekvenční komp.
Výstup
Neobsazeno
7. Připojení napájení (transformátoru)
K napájení tohoto modulu budete potřebovat vhodný síťový transformátor s následujícími
parametry 230 V AC ⇒ 25 V až 30 V AC / 3 A (nebo i s nižším výstupním napětím). Napájecí
střídavé napětí může mít maximální hodnotu 30 V AC. Maximální stabilizované stejnosměrné
napětí 30 V na výstupu modulu docílíte s výstupním střídavým napětím transformátoru 25 V.
Pro výpočet maximálního výstupního stejnosměrného napětí modulu platí následující rovnice:
Výstupní stejnosměrné napětí = (Vstupní střídavé napětí x 1,4) – 4 V
Příklady:
Pro střídavé napětí 25 V: (25 x 1,4) – 4 V = 31 V
Pro střídavé napětí 20 V: (20 x 1,4) – 4 V = 24 V
Tento transformátor není součástí dodávky modulu.
Připojte vhodnými izolovanými vodiči s dostatečným průřezem výstup (sekundár) síťového
transformátoru ke svorkám „ST2“, které jsou označeny popisem „ “.
8. Připojení externího ampérmetru
Budete-li chtít měřit přesně výstupní proud (jeho omezení), pak připojte ke svorkám „ST1“
správnou polaritou vhodný externí stejnosměrný ampérmetr.
Tento ampérmetr není součástí dodávky modulu.
Důležité upozornění: Pokud nebudete používat žádný ampérmetr, pak musíte provést zkratování
svorek „ST1“ drátěným můstkem!
9. Připojení elektrického spotřebiče (voltmetru)
Připojte vhodnými izolovanými vodiči s dostatečným průřezem ke svorkám „ST3“, které jsou
označeny popisem „ “, správnou polaritou elektrický spotřebič, který chcete tímto
modulem napájet. Pokud budete chtít měřit výstupní napětí modulu, pak můžete k těmto svorkám
připojit správnou polaritou vhodný stejnosměrný voltmetr.
Tento voltmetr není součástí dodávky modulu.
10. Funkce trimrů (externích potenciometrů)
Přečtěte si poznámku „Důležité upozornění“ uvedenou v kapitole „1. Úvod a základní parametry
modulu“ a dále odstavec „Připájení trimrů (potenciometrů)“ kapitoly „6. Pořadí osázení desky
s tištěnými součástkami“.
