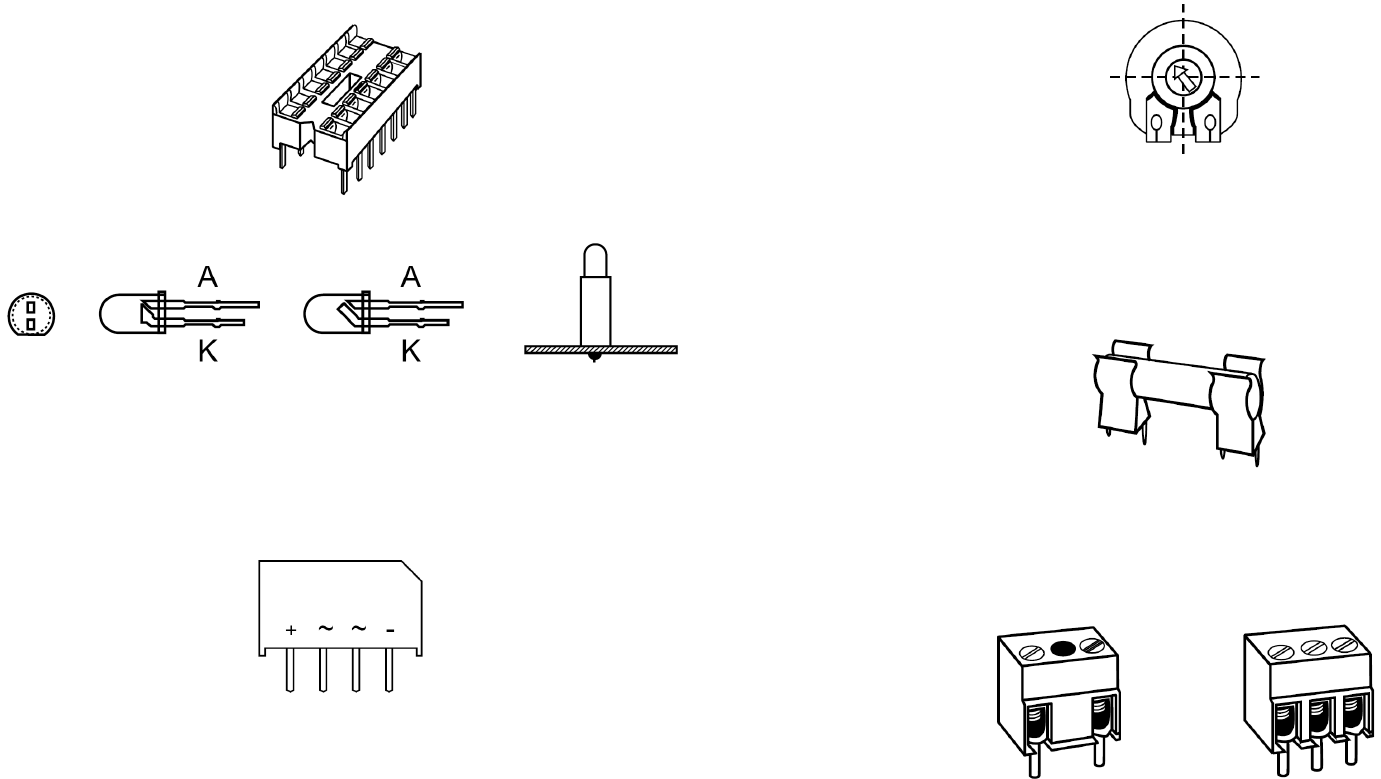

Připájení patice integrovaného obvodu
Tato patice se 14 vývody (kontakty) je označena na své horní straně výřezem. Toto označení musí
souhlasit s označením (s potiskem) na desce s tištěnými spoji. Podle tohoto označení zasunete
později do připájené patice příslušný integrovaný obvod. Aby patice po otočení desky s plošnými
spoji nevypadla, ohněte poněkud její vývody (stačí ohnout dva protilehlé vývody) na druhé straně
desky. Potom desku s tištěnými spoji otočte a vývody patice připájejte.
Připájení svítivé diody (LED)
LED1: Červená LED, ∅ 5 mm, Low Current (LED s nízkým odběrem proudu 2 mA)
Vývody této LED zasuňte nejprve do přiložených distančních válečků a poté zasuňte vývody diody
do příslušných otvorů na desce s tištěnými spoji správnou polaritou. Kratší vývod a zploštělá
strana pouzdra diody označuje katodu.
Katoda této diody by měla směřovat k odporu (rezistoru) „R13“.
Po připájení diody do desky s tištěnými spoji odstřihněte (odštípněte) štípacími kleštičkami
přečnívající konce vývodů této svítivé diody.
Připájení můstkového usměrňovače
BR1: B 40 C 5000/3300 (nebo podobný usměrňovač)
Dejte pozor na správnou polaritu a označení vývodů této součástky. V normálním případě by Vám
osazení desky s tištěnými spoji touto součástkou nemělo dělat žádné potíže, neboť rozteče vývodů
(nožiček) tohoto usměrňovače jsou rozdílné a do desky s tištěnými spoji lze zasunout tuto
součástku pouze jedním směrem.
Protože vývody této součástky mají větší rozměry, je nutné místa pájení ohřívat delší dobu, dokud
se pájka (cín) dokonale neroztaví a nevytvoří dokonalé a čisté spojení.
8
Připájení trimrů (potenciometrů)
POT4: 10 k Ω (hrubá regulace výstupního napětí)
POT5: 500 Ω (jemná regulace výstupního napětí)
POT6: 500 Ω (nastavení omezení výstupního proudu)
Důležité upozornění: Pokud budete chtít použít k nastavení výstupního napětí a omezení
výstupní proudu externí potenciometry, pak v tomto případě neprovádějte připájení výše
uvedených trimrů („POT4“ až „POT6“) do desky s tištěnými spoji a nahraďte je potenciometry
„POT1“ až „POT3“ – viz poznámka „Důležité upozornění“ uvedená v kapitole „1. Úvod
a základní parametry modulu“. Externí potenciometry označené na desce s tištěnými spoji jako
POT1 až POT3 nejsou součástí dodávky této stavebnice
Připájení pojistky
F1: F 4 A (jemná pojistka 4 A)
Zasuňte kontakty této pojistky do obou jejích držáků, zastrčte oba držáky s pojistkou
do příslušných otvorů v desce s tištěnými spoji a poté připájejte vývody těchto držáků.
Připájení šroubových svorek
ST1: Připojení externího ampérmetru, 2 kontakty, rozteč vývodů 7,5 mm
ST2: Připojení napájení (transformátoru), 2 kontakty, rozteč vývodů 10 mm
ST3: Výstup napětí (možnost připojení externího voltmetru), 2 kontakty, rozteč vývodů 10 mm
Nyní zasuňte šroubové svorky pomocí plochých kleští do příslušných otvorů na desce s tištěnými
spoji. Potom jejich vývody připájejte ze strany plošných spojů.
Protože vývody těchto svorek mají větší rozměry, je nutné místa pájení ohřívat delší dobu, dokud
se pájka (cín) dokonale neroztaví a nevytvoří dokonalé a čisté spojení.
