6. Pořadí osázení desky s tištěnými součástkami

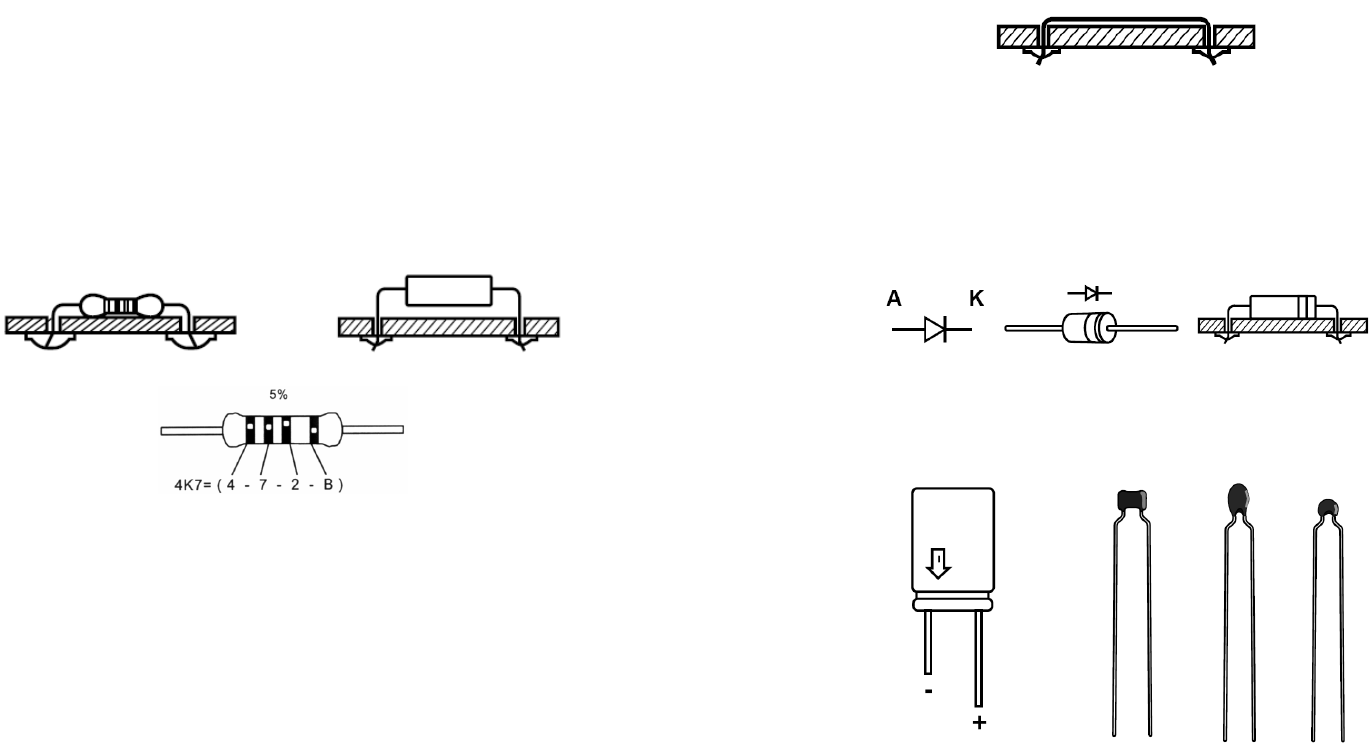

Připájení rezistorů (odporů)
Nejprve připájejte k desce s tištěnými spoji všechny odpory (všechny rezistory až na rezistory R3,
R4 a R7 jsou opatřeny odporovou uhlíkovou vrstvou, mají toleranci 5 %, výkon 0,25 W a jsou
označeny barevnými proužky). Ohněte jejich vývody podle roztečí otvorů na desce s tištěnými
spoji do pravého úhlu, prostrčte ohnuté vývody otvory v desce a na druhé straně desky je ohněte
do úhlu cca 45 ° (aby po oto čení desky odpory nevypadly). Pro zjištění jejich hodnoty tyto odpory
podržte tak, aby se zlatý proužek (tolerance 5 %) nacházel na jejich pravé straně.
Výkonné drátové rezistory R3, R4 a R7 (2 x 0,47 Ω; 1 x 0,15 Ω) jsou navinuty na keramickém
tělísku a mají výkon 5 W. Tyto drátové odpory (rezistory) nejsou označeny barevnými proužky
a mají podstatně větší rozměry než uhlíkové rezistory (viz následující vyobrazení vpravo).
Po připájení rezistorů do desky s tištěnými spoji odstřihněte (odštípněte) štípacími kleštičkami
přečnívající konce jejich vývodů.
Barevná označení rezistorů pomocí proužků (hodnoty + tolerance)
0 = černá; 1 = hnědá; 2 = červená; 3 = oranžová; 4 = žlutá; 5 = zelená; 6 = modrá; B = zlatá
R1: 220 R (červená, červená, hnědá)
R2: 68 R (modrá, šedá, černá)
R3: 0 R 47 (drátový rezistor 5 W)
R4: 0 R 47 (drátový rezistor 5 W)
R5: 220 R (červená, červená, hnědá)
R6: 680 R (modrá, šedá, hnědá)
R7: 0 R 15 (drátový rezistor 5 W)
R8: 120 R (hnědá, červená, hnědá)
R9: 4 k 7 (žlutá, fialová, červená)
R10: 10 k (hnědá, černá, oranžová)
R11: 1 k 5 (hnědá, zelená, červená)
R12: 270 R (červená, fialová, hnědá)
R13: 8 k 2 (šedá, červená, červená)
6
Připájení drátěného můstku
Jako drátěný můstek použijte odstřižený vývod některého z rezistorů. Na potisku desky s plošnými
spoji je tento můstek vyznačen tlustou čarou mezi dvěma příslušnými otvory a popisem „Br“.
Po připájení můstku odstřihněte (odštípněte) štípacími kleštičkami přečnívající konce vývodů.
Připájení křemíkové diody
D1: 1 N 5401
Ohněte vývody této diody podle roztečí otvorů na desce do pravého úhlu, prostrčte ohnuté vývody
otvory v desce a na druhé straně desky je ohněte do úhlu cca 45 ° (aby po oto čení desky dioda
nevypadla). Dejte pozor na správnou polaritu (katoda této diody je označena proužkem a měla by
směřovat ke kondenzátoru „C4“). Po připájení diody odstřihněte (odštípněte) štípacími kleštičkami
přečnívající konce vývodů.
Připájení kondenzátorů
Dejte pozor na správnou polaritu vývodů elektrolytických kondenzátorů (plus vývod je delší, minus
vývod bývá označen znaménkem minus „–“). Po jejich připájení odstřihněte (odštípněte) štípacími
kleštičkami přečnívající konce vývodů. Dejte pozor na označení hodnot kapacit keramických
kondenzátorů, například „n 10“ = „100 pF“ (nikoliv „10 nF“).
C1: Elektrolytický kondenzátor 4700 µF / 50 V
C2: Keramický kondenzátor 470 pF (471)
C3: Elektrolytický kondenzátor 2,2 µF / 50 V
C4: Keramický kondenzátor 470 pF (471)
C5: Elektrolytický kondenzátor 4,7 µF / 35 V
C6: Keramický kondenzátor 0,1 µF (100 nF = 104)
C7: Keramický kondenzátor 470 pF (471)
