2. Technické údaje
Napájecí napětí: Max. 30 V AC (střídavé napětí)
Výstupní napětí: 1 V až 30 V DC (stejnosměrné napětí, plynulá regulace)
Zvlnění:
< 2 mV
Ztrátový výkon: Max. 20 W
Napěťová konstanta: Při zatížení 0 až 100 % nižší než 50 mV
Maximální výstupní proud: 3 A (plynulé nastavení 0 až 3 A)
Ochrana proti zkratu: Krátkodobá (cca 2 minuty)
Rozměry: 152 x 94 mm (deska s tištěnými spoji)
Tento modul byl přezkoušen na elektromagnetickou slučitelnost a splňuje požadavky platných
evropských a národních směrnic. U výrobku byla doložena shoda s příslušnými normami (CE),
odpovídající prohlášení a doklady jsou uloženy u výrobce.
3. Bezpečnostní předpisy a další důležité informace
Vzniknou-li škody nedodržením tohoto návodu k montáži a k obsluze, nebudete
moci uplatnit žádné nároky, které by jinak vyplývaly ze záruky výrobku. Neručíme za
následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy
osob, které byly způsobeny neodborným zacházením s tímto modulem nebo
nedodržováním bezpečnostních předpisů.
Dodržujte technické údaje, které jsou uvedeny v tomto návodu k obsluze. Překročení povolených
hodnot může poškodit modul nebo k němu připojené elektrické spotřebiče.
Osazení desky s tištěnými spoji součástkami provádějte v pořadí popsaném v tomto návodu
k montáži. Pokud nemáte dostatek zkušeností s pájením, svěřte tuto činnost raději odborníkovi.
Elektrická a elektronická zařízení nejsou žádná dětská hračka a nepatří do rukou malých dětí..
Při připojování sestaveného modulu k elektrickým spotřebičům (přístrojům) zajistěte, aby
propojovací kabely měly dostatečný průřez vodičů.
Nepoužívejte tento modul při teplotách okolí vyšších než 40 °C, v prostorách s výskytem hořlavých
plynů, výparů chemických rozpouštědel, nevystavujte dále tento modul působení prachu a přílišné
relativní vlhkosti vzduchu vyšší než 80 % a mokru.
Nezapínejte tento modul nikdy okamžité poté, co jste jej přenesli z chladného prostředí do
prostředí teplého. Pokud dojde k orosení modulu (například po jeho přenesení z teplého do
chladného prostředí), počkejte několik hodin, dokud se jeho teplota nevyrovná s teplotou okolí
a nedojde k odpaření zkondenzované vody.
Nebudete-li si vědět rady, jak tento modul správně používat a nenaleznete-li v tomto
návodu k obsluze potřebné údaje nebo informace, obraťte se na kvalifikovaného
odborníka nebo na naši technickou poradnu.
4
4. Nástroje a přístroje, které budete potřebovat k sestavení modulu
Malou páječku o příkonu 25 až max. 40 W s jemným pájecím hrotem a cínovou pájku
s maximálním průměrem 1 mm (trubičkový cín s kalafunou bez pájecího tuku, například pájecí cín
pro elektronické součástky „SN60 Pb38“).
Malé štípací kleště k odstřižení přebytečných a přečnívajících vývodů (součástek a kabelů) a dále
malé ploché (jehlové) kleště (pinzetu) k ohýbání vývodů a k přidržování součástek při pájení.
Dobré osvětlení a vhodný měřící přístroj (digitální multimetr).

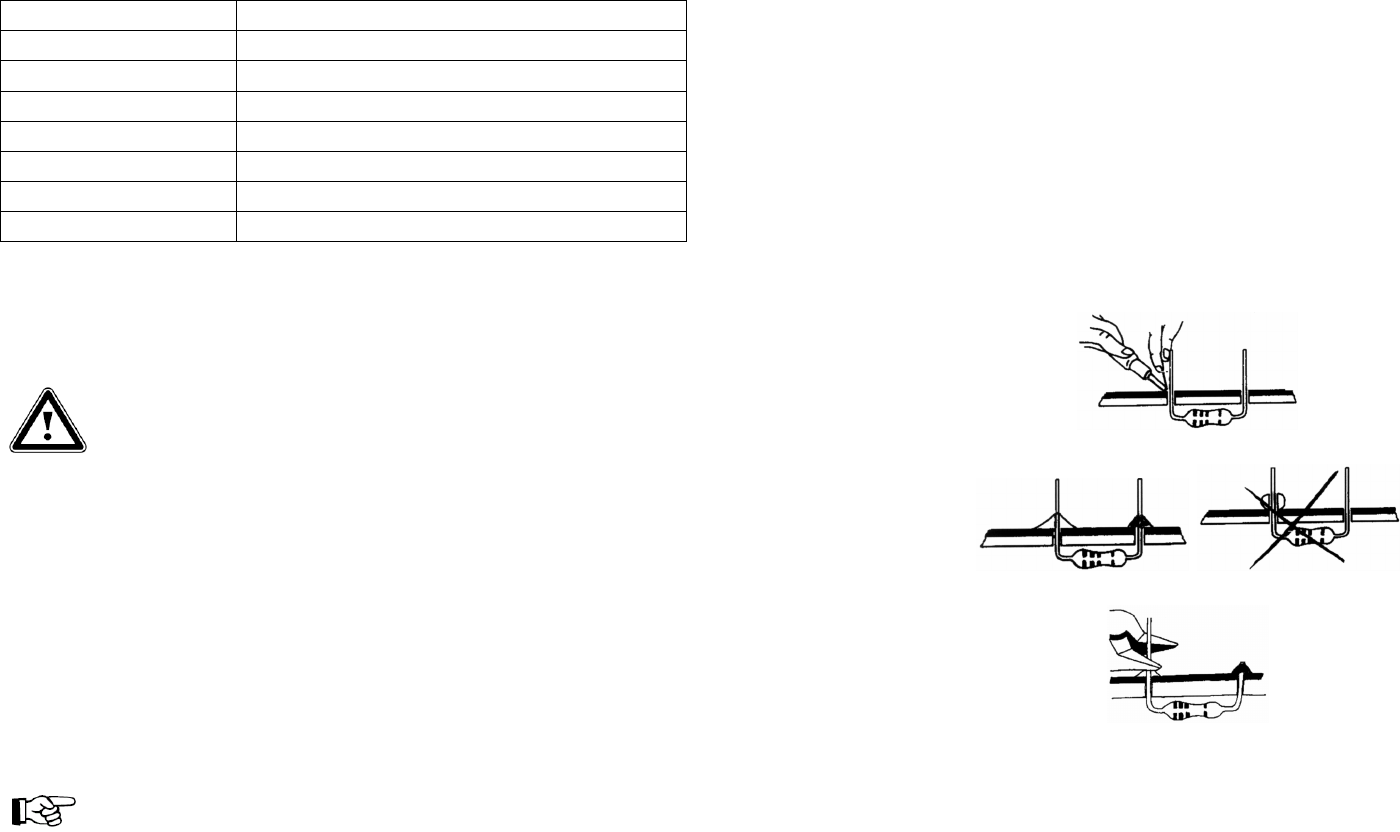

5. Správné provádění osazování a pájení součástek
Otírejte pájecí hrot páječky pravidelně mokrým hadříkem nebo o vodou navlhčenou houbičku
a udržujte jej stále čistý. Naneste nejdříve malé množství cínu na pájecí hrot. Tímto ochráníte
pájecí hrot před znečištěním a provedete snadno příslušná spojení.
1. Narovnejte ohnuté vývody součástek a zatlačte je opatrně do příslušných otvorů na desce
s tištěnými spoji. Poté proveďte připájení vývodů.
2. Připájení vývodů musí být čisté (lesklé) a musí mít kuželovitý tvar.
3. Přečnívající konce vývodů odstřihněte (odštípněte) štípacími kleštičkami.
