Instructions

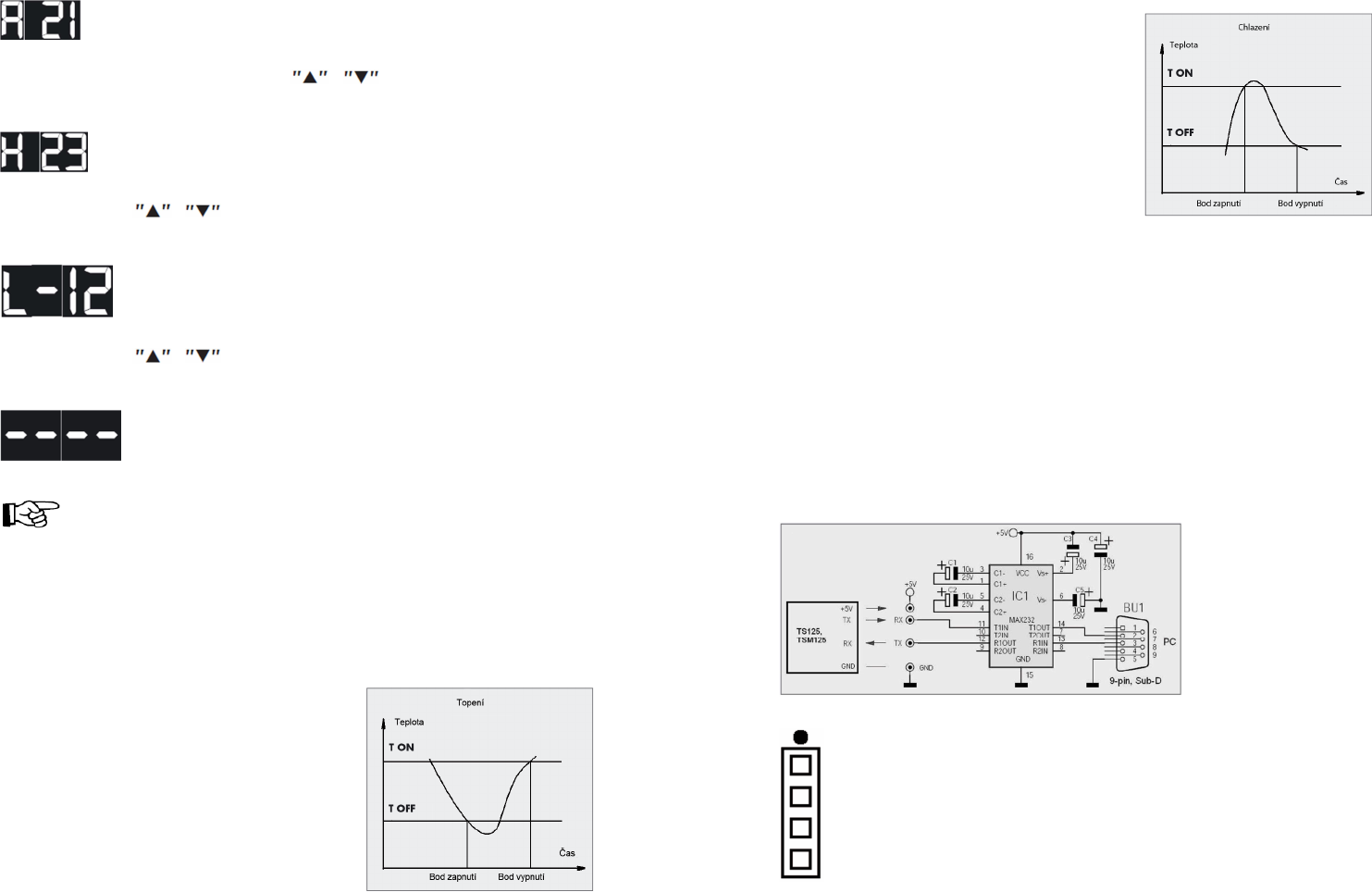

Položka menu N2
Položka je identifikována symbolem "A". V této položce si můžete vybrat teplotu, při které se má
externí zařízení vypnout. Hodnotu volíte tlačítky a . Volbu potvrdíte stisknutím tlačítka
"SET" a displej se přepne na další položku menu.
Položka menu N3
Položka je identifikována symbolem "H". V této nabídce vidíte nejvyšší naměřenou teplotu.
Hodnotu volíte tlačítky a . Volbu potvrdíte stisknutím tlačítka "SET" a displej se přepne
na další položku menu.
Položka menu N4
Položka je identifikována symbolem "L". V této nabídce můžete vidět nejnižší naměřenou teplotu.
Hodnotu volíte tlačítky a . Volbu potvrdíte stisknutím tlačítka "SET" a displej se přepne
zpět do monitorovacího režimu.
Pokud nedošlo k měření nových tepelných hodnot, ukážou se na displeji 4 čárky.
Režim nastavení se automaticky ukončí, pokud během 10 sekund nestiskněte žádné
tlačítko. Displej se automaticky vrátí do monitorovacího režimu. Všechny změny, které jste
zadali, se automaticky uloží.
Funkce
V závislosti na naprogramování vykonává přístroj následující funkce:
Funkce teploměru ("Thermometer")
Tato funkce se aktivuje, když je uložená spínací teplota pro zapnutí stejná jako spínací teplota
pro vypnutí. Všechny 3 LED kontrolky i relé se vypnou a budou nefunkční. Na přístroji se bude
zobrazovat pouze teplota.
Funkce topení ("Heizen")
Tato funkce se automaticky aktivuje, když je uložená spínací
teplota pro zapnutí nižší než teplota pro vypnutí. Pokud bude
zaregistrovaná teplota stejná, nebo nižší než je teplota pro
zapnutí ("ON"), rozsvítí se LED kontrolka "Heizen". Pokud je
naměřená teplota stejná, nebo vyšší než teplota pro vypnutí
("OFF"), relé bude vypnuto.
Příklad: Pokud nastavíte bod pro zapnutí na 21 ºC a bod pro
vypnutí na 22 ºC, Přístroj automaticky pozná, že probíhá
proces topení (protože nastavený bod pro vypnutí je vyšší,
než bod pro zapnutí) a bude to signalizovat LED kontrolkou
"Heizen".
Funkce chlazení ("Kühlen")
Tato funkce se automaticky aktivuje, když je uložená spínací
teplota pro zapnutí vyšší než teplota pro vypnutí. Pokud
bude zaregistrovaná teplota stejná, nebo vyšší než teplota
pro zapnutí ("ON") rozsvítí se LED kontrolka "Kühlen".
Pokud je naměřená teplota stejná, nebo nižší než teplota
pro vypnutí ("OFF"), relé je vypnuto.
Příklad: Nastavíte bod pro zapnutí chladícího zařízení (např.
chladničky) na 9 ºC a bod pro jeho vypnutí na 8 ºC. Přístroj
automaticky pozná, že probíhá proces chlazení (protože
nastavený bod pro vypnutí je nižší, než bod pro zapnutí)
a bude to signalizovat LED kontrolkou "Kühlen".
Sériové rozhraní
Zařízení je vybaveno portem TTL UART, který je zabudován na základní desce a procesor je možné
využít k sledování naměřených dat. Když je přístroj v monitorovacím režimu, odesílají se data na
sériový port jedenkrát za sekundu. Datový paket se skládá ze sedmibitového ASCII kódu. Prvních pět
bitů představuje informační část a poslední dva bity jsou <CR> a <LF>. Informační pole obsahuje buď
údaje o teplotě, nebo chybovou zprávu.
Příklady:
1. ASCII:
„121.1<CR><LF>“; Hex: „0x31 0x32 0x31 0x2E 0x31 0x0D 0x0A”
2. ASCII:
„1.5<CR><LF>“; Hex: „0x20 0x20 0x31 0x2E 0x35 0x0D 0x0A”
3. ASCII:
„-–1.2<CR><LF>“; Hex: „0x2D 0x31 0x31 0x2E 0x32 0x0D 0x0A”
4. ASCII:
„Err.1<CR><LF>“; Hex: „0x45 0x72 0x72 0x2E 0x31 0x0D 0x0A”
5. ASCII:
„Err.3<CR><LF>“; Hex: „0x45 0x72 0x72 0x2E 0x33 0x0D 0x0A”
Rada pro vytvoření "vlastního" převodníku TSM125 na RS 232
Připojení pinů
Pin 1: GND
Pin 2: RX (vstup)
Pin 3: TX (výstup)
Pin 4: +5 V (výstup)
