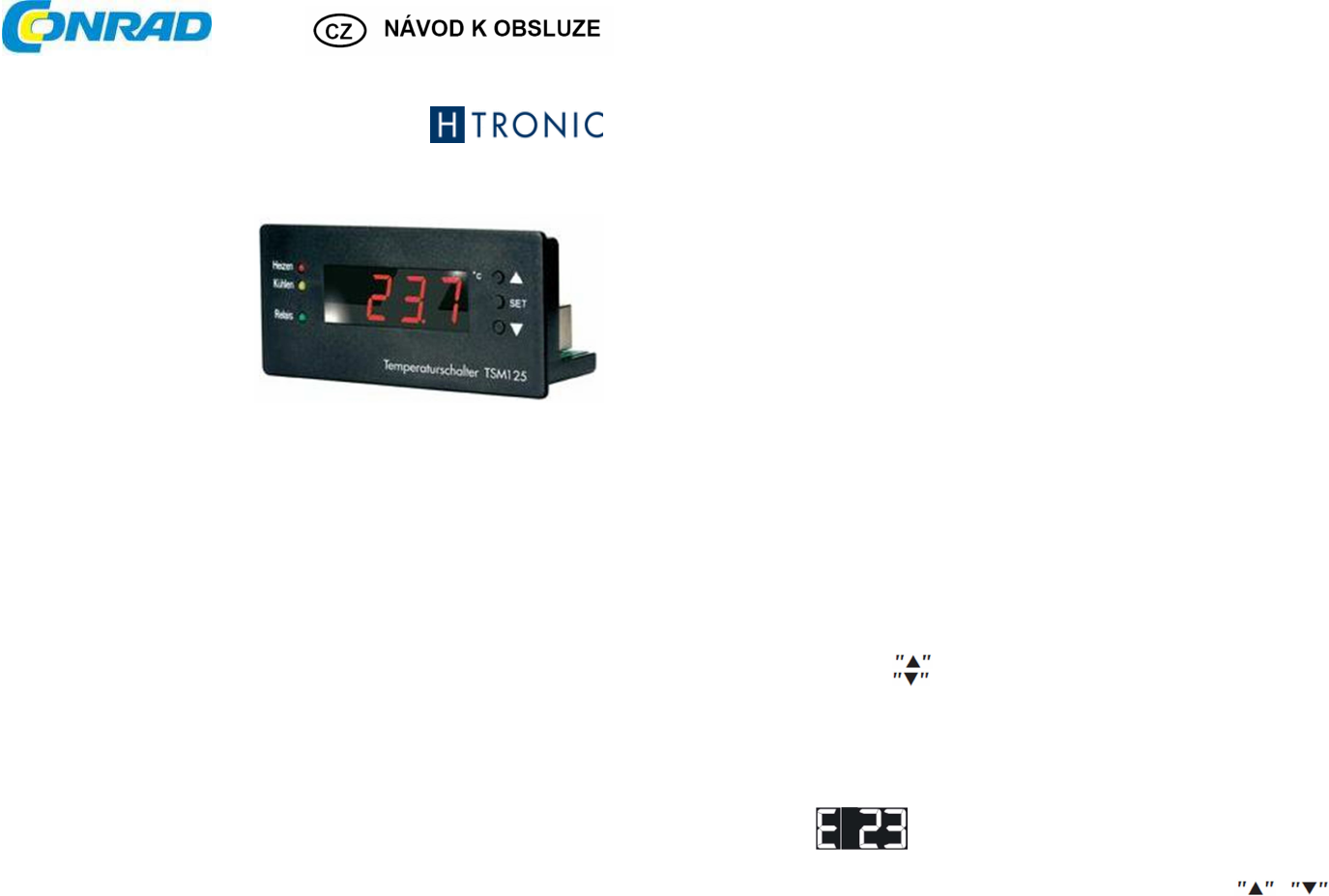

Teplotní spínač TSM 125
Obj. č.: 19 07 68
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup teplotního spínače H-Tronic TSM 125.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Vlastnosti
• Teplotní čidlo s připevňovací páskou
• Zobrazení minimálních a maximálních hodnot
• Nastavení libovolné spínací teploty v rozsahu od -55 ºC do +125 ºC.
• Volitelná hystereze
• Měření až na vzdálenost 50 m
• Sériové rozhraní
• Sledování výskytu zkratu na senzoru
• Sledování případného poškození kabelu
• Provoz bez nutnosti servisu a sledování zařízení
• Volitelné topení, nebo chlazení
• LED kontrolky sepnutí relé, závady senzoru, topení a chlazení
• Uchovávání nastavených spínacích hodnot teploty v paměti pro případ výpadku proudu
Rozsah dodávky
• Teplotní spínač
• Teplotní čidlo se zásuvným kabelem 2 m (lze prodloužit až na 50 m)
• Návod k obsluze
Účel použití
Teplotní spínač TSM 125 se hodí pro všechny druhy použití, ve kterých se vyžaduje regulace teploty
topení, nebo chlazení, např. pro ústřední topení, klimatizační systémy, chladničky, inkubátory atd.
Přístroj lze používat nezávisle a může také sloužit jako náhrada za vadné mechanické termostaty
a digitální teploměry.
Přístroj se používá k zapnutí a vypnutí připojeného zařízení (max. 230 V~, 50 Hz, max. 6 A, 1000 VA)
na základě kontrolované teploty. Teplotu pro zanutí a vypnutí můžete libovolně nastavit v rozsahu
-55 ºC až +125 ºC v krocích po 1 ºC.
Provoz
Na LED panelu širokém 12,7 mm signalizuje teplota pro zapnutí a vypnutí, aktuální teplota a min./max.
teplota. Červená LED kontrolka signalizuje topení "heating" a žlutá signalizuje chlazení "cooling".
Další LED kontrolka se rozsvítí, když se sepne relé. Elektronický termostat se nejenom snadno
používá, ale je i bezpečný. Přístroj okamžitě detekuje vadný senzor, porušený kabel, nebo zkrat na
senzoru. Přístroj lze používat nezávisle a může se také použít jako náhrada za vadné mechanické
termostaty a digitální teploměry.
Instalace a připojení
Na 2 šroubové svorky, které jsou označeny jako „12 V DC“ připojte při dodržení správné polarity
stabilizované filtrované napětí 12 V (10 – 15 V). V případě, že se na vestavěném relé používá napětí
střídavého proudu vyšší než 25 V nebo napětí stejnosměrného proudu vyšší než 60 V, nesmíte se
přístroje dotýkat, resp. se musí přístroj instalovat do schránky, aby se ho nikdo nemohl dotknout.
V takovém případě smí přístroj instalovat jen specialista nebo elektrikář. Dodržujte přitom nařízení
VDE.
Připojování a spínání přístroje může v případě poruchy představovat nebezpečí, a proto je potřebné
dodržovat ještě další bezpečnostní pokyny.
LED kontrolky a tlačítka
LED kontrolky
1. Svítí LED kontrolka "Heizen": Je aktivní funkce topení.
2. Svítí LED kontrolka "Kühlen": Je aktivní funkce chlazení.
3. Svítí LED kontrolka "Relais": Relé je sepnuto.
Signály "Heizen" pro topení a "Kühlen" pro chlazení se aktivují automaticky při dosažení hranice
teploty, kterou jste si nastavili.
Tlačítka
1. Tlačítko : zvyšuje požadovanou hodnotu nastavení
2. Tlačítko : snižuje požadovanou hodnotu nastavení
3. Tlačítko "SET": změna nastavení
MENU
Po stisknutí tlačítka "SET" přejde přístroj do režimu nastavení a začnou se zobrazovat následující
položky menu:
Položka menu N1
Položka je identifikována symbolem "E" v první pozici. V této nabídce si můžete vybrat teplotu,
při které se má externí zařízení zapnout. Hodnotu volíte tlačítky a . Volbu potvrdíte
stisknutím tlačítka "SET" a displej se přepne na další položku menu.
