Feltétlenül figyeljen a helyes polaritásra (a katód oldalán levő vonalra, valamint a a panel alkatészoldalán levő jelzésre).
Hogy a panel megfordításakor ki ne eshessenek, hajlítsa ki a diódák lábait kb. 45°-kal, majd rövid idő alatt forrassza a
fóliához. Vágja le a kiálló végeket.

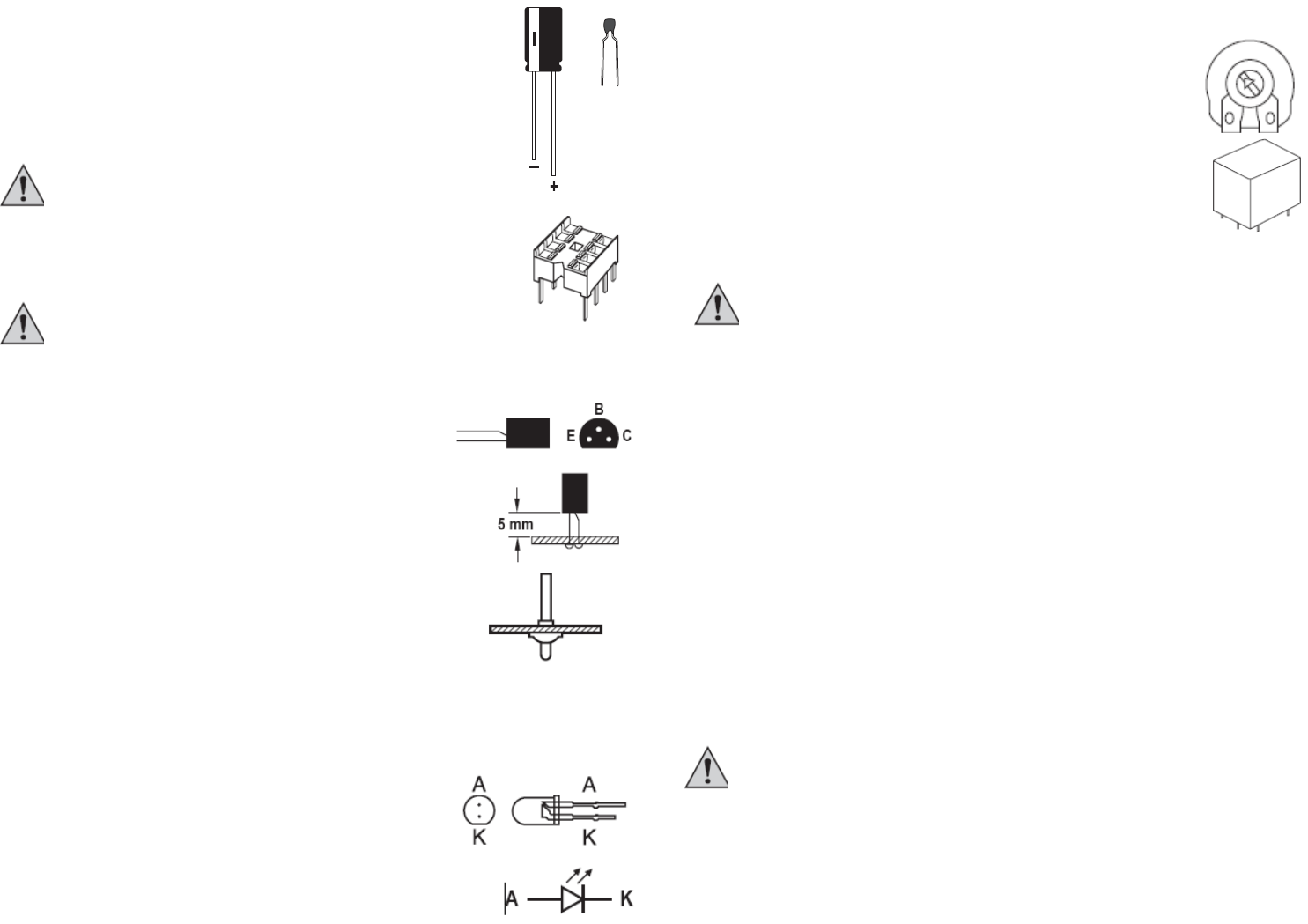

d) Kondenzátorok
C1 = 100 µF, elektrolit kondenzátor
C2 = 10 µF, elektrolit kondenzátor
C3 = 10 µF, elektrolit kondenzátor
C4 = 0,1 µF (= 100 nF, felirat „104“), kerámia kondenzátor
Illessze a kondenzátorokat a jelölés szerinti furatokba, hajlítsa kissé ki a lábaikat, és gondosan
forrassza be őket.
A 3 elektrolit kondenzátornál ("elkók") feltétlenül figyelni kell a helyes polaritásra (jelölés a
kondenzátoron és a panelon), mert különben a kondenzátor felrobbanhat.
A kerámia kondenzátoroknál a polaritás nem számít.
Figyelem!
Gyártóként különbözőek az elektrolit kondenzátorok polaritás jelölései. Némely
gyártók a pozitív (+), mások viszont a negatív (-) pólust jelölik meg.
Figyeljen tehát az elektrolit kondenzátoron levő jelölésre!
e) IC-foglalat
1 x IC foglalat, 8 pólusú
Dugaszolja be a foglalatot megfelelő pozícióban a panel alkatrész oldala felől.
Figyelem !
Az IC-foglalaton kis bemetszés található az egyik homlokoldalon.
Ez az IC megjelöléséhez szolgál, melyet csak utoljára kell beültetni.
Az IC-foglalatot úgy kell beültetni, hogy a bemetszés egybeessék a panelon levő jelöléssel.
Hogy a panel megfordításakor (forrasztáshoz) a foglalat ki ne essék, két átlósan átellenes lábat ki kell hajlítani, és
utána forrasztani az összes lábat.
f) Tranzisztor
T1 = BC 557, 588, 559, A, B vagy C
Ebben a munkafolyamatban a tranzisztorokat kell a beültetési nyomatnak
megfelelően beültetni és a vezetőfóliához forrasztani.
Ügyeljen a tranzisztor helyzetére: a tranzisztor körvonalrajzának egyeznie kell a
beültetési nyomaton láthatóval. Segít, ha a tranzisztorház lecsapott oldalát figyeli.
Semmi esetre se keresztezzék egymást a tranzisztor lábak, ezenkívül az
építőelemeket a panelhez kb. 5 mm-es távtartással kell beforrasztani.
Ügyeljen a rövid forrasztási időre, hogy a tranzisztor ne menjen tönkre a
túlhevüléstől.
g) Forrcsúcsok
7 db forrasztó tüske
Egy laposfogó segítségével nyomja be a beültetési oldalon a megfelelő furatokba a
forrasztó tüskéket:
• Csatlakozási pont a 12-15V tápfeszültségnek, „+“ és „-“
• Relé csatlakozás, „O“ „C“ és „S“
• Csatlakozás a fényérzékelőnek, „LDR“
Vegye figyelembe az alábbiakat:
A forrasztótüske rövidebbik felét kell a beültetési oldal felől a panel furaton át bedugni.
Végül forrassza be a tüskéket a vezetőfólia oldalán.
h) LED
LD1 = LED
Dugaszolja a LED-et helyes polaritással a panelba, és forrassza meg.
A rövidebbik láb a katód. Ha egy világítódiódát a fénnyel szembe tartunk, a katódot a
LED belsejében található nagyobbik elektródról is fel lehet ismerni.
Sok LED-nél a ház egyik oldala kissé le van csapva, ez is a katódot jelzi.
A szitanyomaton a katódot egy vonás jelzi a világítódióda körvonalrajzán.
Először a LED egyik lábát forassza be, hogy helyezni lehessen. Amikor ez megtörtént, meg lehet forrasztani a másik lábat.
Ügyeljen, hogy ne forrassza túl hosszan, a túlmelegítés árthat a LED-nek.
i) Potenciométer
P1 = 50 kΩ
P2 = 50 kΩ
Ültesse be a két potenciométert az alkatrész oldal felől, majd forrassza meg.
A beültetési furatok távolsága meghatározza a helyes pozíciót.
j) Relé
RL1 = Relé
Ültesse a panelba a relét, majd forrassza meg a csatlakozóstifteket a forrasztási oldalon. A relé
kivitele és a panelban levő furatok meghatározzák a helyes pozíciót.
k) IC (Integrált áramkör)
IC1 = LM393N
Dugaszolja az IC-t helyes polaritással a már beforrasztott foglalat, a bemetszés ill. az IC-n levő
pont a „P1“ potméter felé kell mutasson.
Figyelem!
Az integrált áramkörök nagyon érzékenyek a helytelen polaritásra! Ügyeljen ezért az IC-n levő jelölésre
(bemetszés vagy pont).
Az integrált áramköröket nem szabad bekapcsolt tápfeszültség mellett cserélni, vagy a foglalatba dugaszolni!
l) Fotoellenállás
A fotoellenállást az „LDR“ jelű stiftekre kell kötni; a polaritás itt nem számít.
Attól függően, milyen célra szánják a precíziós fénysorompót (szürkületi kapcsolót), és hol kell mérni a fényt, hosszabbító
vezetéket lehet tenni a forrcsúcsok és a fotoellenállás közé (hossza max. 2m).
Ügyeljen azonban a szigetelésre a fotoellenállás lábainál. Zsugorcső
8. Üzembe helyezés
a) A panel ellenőrzése
Üzembe helyezés előtt ellenőrizni kell az esetleges forrasztási hibákat a megépített építőkészleten:
• Minden alkatrész megfelelő helyre került-e?
• Az elektrolit-kondenzátorok, a diódák és a LED-ek megfelelő pozícióban vannak-e beforrasztva?
• Kifogástalanok-e a forrpontok, nincs sehol forrasztóón maradvány?
• Az IC a foglalatba megfelelő pozícióba lett-e bedugaszolva? Minden IC-láb jól ül-e a foglalatban?
b) Beépítés megfelelő házba
A panelt csak fixen megfelelő házba építve szabad alkalmazni, különben rövidzár léphet fel, ami a panelt vagy a
csatlakoztatott készüléket tönkreteheti.
A panel sarkain megfelelő rögzítő furatok vannak. Ezeknél fogva csavarozza a panelt az alkalmazott házba. Használjon
elegendően hosszú műanyag távtartókat a panel és a ház között.
c) Csatlakoztatás a reléhez
Az „O“, „S“ és „C“ forrtüskék csatlakoztatására szolgál pl. egy vezérlő készüléknek vagy egyébnek. A relé kontaktusok
potenciálfüggetlenek.
„C“ csatlakozó: közös érintkező
„S“ csatlakozó: záró
„O“: nyitó
Attól függően, hogy a vezérelni kívánt készülék nyitó- vagy zárókontaktust igényel, kell használni a megfelelő kontaktusokat.
Figyelem!
A kontaktus terhelhetőség max. 35 V, 1A. Noha a relének nagyobbak a terhelési határértékei, az áramkör és a
nyomtatott lap kivitele nem teszi lehetővé nagyobb feszültség ill. áram kapcsolását. Soha ne kapcsoljon a
termékkel hálózati feszültséget, hálózati leválasztás nincsen!
d) Tápfeszültség rákötés, működés teszt
