User manual

6 7

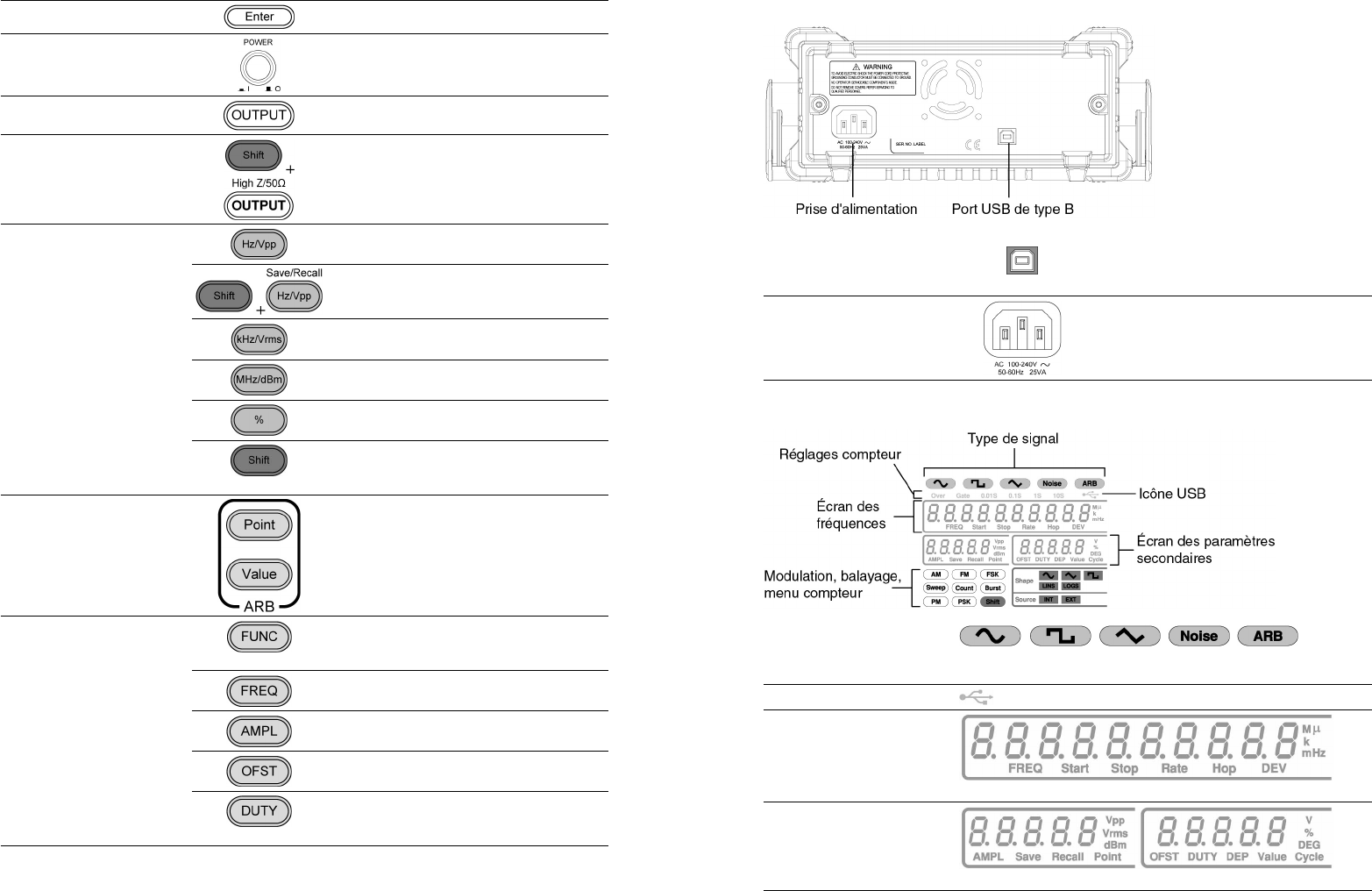

Touche Entrée Utilisée pour valider les valeurs d’entrée.
Bouton d’alimentation
Fait basculer l’appareil sur On/Off.
Touche de contrôle de sortie
Active/désactive la sortie.
Impédance de sortie
Fait basculer l’impédance de sortie entre
50 Ω et High-Z.
Touches d’opération
Sélectionne l’unité Hz ou Vpp.
Enregistre ou rappelle la forme du signal à
partir de la mémoire.
Sélectionne l’unité kHz ou Vrms.
Sélectionne l’unité MHz ou dBm.
Sélectionne l’unité en %.
La touche Shift est utilisée pour
sélectionner les fonctions secondaires sur
les touches d’opération.
Touches d’édition de l’ARB
Touches d’édition de la forme du signal
arbitraire.
La touche «Point» permet de régler le
nombre de points ARB.
La touche «Value»permet de régler la
valeur d’amplitude du point sélectionné.
Touches de fonction
La touche FUNC est utilisée pour
sélectionner le type de signal de sortie :
sinus, rectangulaire, rampe, bruit, ARB.
Règle la fréquence du signal sélectionné
Règle l’amplitude du signal sélectionné.
Règle l’offset DC pour le signal sélectionné.
La touche DUTY permet de régler le cycle
de fonctionnement pour les signaux rampe
et rectangulaires.
Façade arrière
Port USB de type B Le port USB de type B est utilisé pour relier
le générateur de fonction à un PC pour une
commande à distance.
Entrée d’alimentation
100 à 240 V/AC
50 à 60 Hz
Écran
Type de signal
Appuyez sur une touche de fonction pour alterner les différents
types de signaux de sortie.
Icône USB
Indique le statut de l’interface USB.
Écran des fréquences
Affiche les principaux réglages de fréquences de signaux.
Écran des paramètres
secondaires
Affiche les paramètres et réglages de signaux secondaires.
