Sélection d’une forme de signal
Sinus
Exemple : Sinus, 10 kHz, 1 Vpp, 2 Vdc
1. Appuyez sur FUNC>sélectionnez le signal sinusoïdal
2. Appuyez sur FREQ>1>0>kHz
3. Appuyez sur AMPL>1>Vpp
4. Appuyez sur OFST>2>Vpp
5. Appuyez sur OUTPUT
Rectangulaire
Exemple : Rectangle, 10 kHz, 3 Vpp, cycle de fonctionnement de 75%
1. Appuyez sur FUNC>sélectionnez le signal rectangulaire
2. Appuyez sur FREQ>1>0>kHz
3. Appuyez sur AMPL>3>Vpp
4. Appuyez sur DUTY>7>5>%
5. Appuyez sur OUTPUT
Rampe
Exemple : Rampe, 10 kHz, 3 Vpp, symétrie 25%
1. Appuyez sur FUNC>sélectionnez le signal rampe
2. Appuyez sur FREQ>1>0>kHz
3. Appuyez sur AMPL>3>Vpp
4. Appuyez sur DUTY>2>5>%
5. Appuyez sur OUTPUT
ARB
ARB – Insertion des points
Exemple : Rampe ARB, 10 kHz, 1 Vpp, 2 points.
1. Appuyez sur FUNC>sélectionnez le signal ARB
2. Appuyez sur FREQ>1>0>kHz
3. Appuyez sur AMPL>1>Vpp
4. Appuyez sur Point>0>Enter
5. Appuyez sur Value>5>1>1>Enter (amplitude +511)
6. Appuyez sur Point>1>Enter
7. Appuyez sur Value>+/->5>1>1>Enter (amplitude -511)
8. Appuyez sur OUTPUT
Interfaces
- Interface USB en tant qu’interface standard
- Écran LCD 3,5»

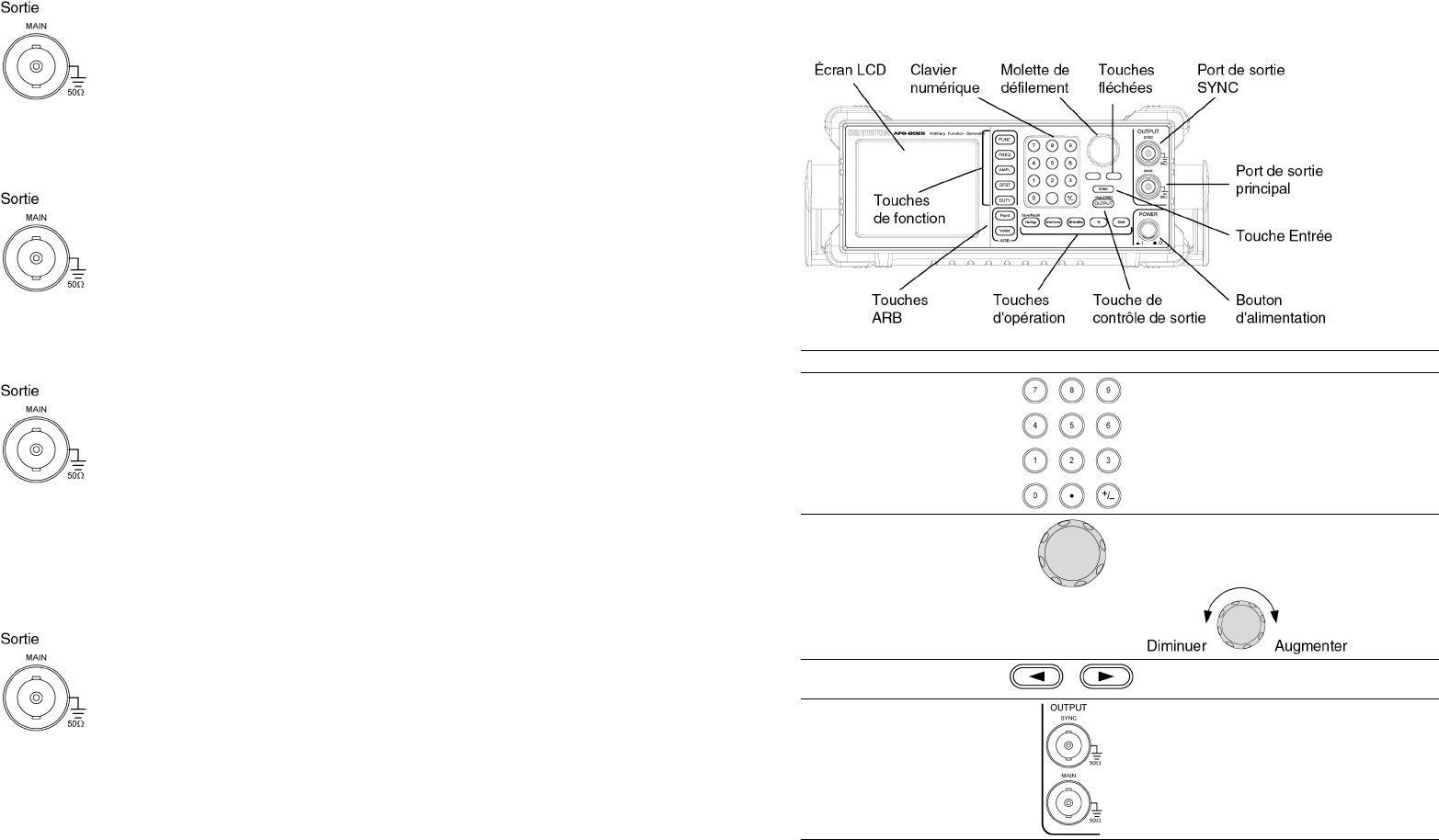

Vue d’ensemble de l’appareil
Façade avant
Écran LCD 3,5", 3 couleurs
Clavier numérique
Le clavier numérique est utilisé pour insérer
les valeurs et les paramètres. Il est souvent
utilisé en combinaison avec les touches de
sélection et le bouton de réglage.
Molette de défilement
La molette de défilement est utilisée pour
éditer les valeurs et les paramètres par pas
d’un chiffre. Elle s’utilise en combinaison
avec les touches fléchées.
Touches fléchées Utilisées pour sélectionner les chiffres lors
de l’édition des paramètres
Ports de sortie
Port de sortie SYNC (impédance 50 Ω).
Port de sortie principal (impédance 50 Ω).
