operation manual

Deutsch (DE)
27
15.2 Kennlinienbedingungen
Die nachfolgenden Kennlinienbedingungen gelten für die auf den
folgenden Seiten aufgeführten Kennlinien:
• Prüfmedium: Luftfreies Wasser.
• Die Kennlinien gelten für Fördermedien mit einer Dichte von
" = 983,2 kg/m
3
und einer Medientemperatur von +60 °C.
• In den Kennlinien sind Durchschnittswerte angegeben.
Die angegebenen Werte dürfen deshalb nicht als vertraglich
zugesichert angesehen werden. Wird eine bestimmte Mindest-
leistung verlangt, müssen Einzelmessungen durchgeführt
werden.
• Die Kennlinien für die Drehzahlstufen I, II und III sind im
Diagramm mit I, II, III gekennzeichnet.
• Die Kennlinien gelten für eine kinematische Viskosität von
= 0,474 mm
2
/s (0,474 cSt).
• Die Umrechnung zwischen der Förderhöhe H [m] und dem
Druck p [kPa] gilt für Wasser mit einer Dichte von
" = 1000 kg/m
3
. Bei Medien mit einer anderen Dichte, wie z.B.
Heißwasser, ist der Druck am Druckstutzen proportional zur
Dichte.
• Die Kennlinien wurden in Übereinstimmung mit der EN 16297
ermittelt.

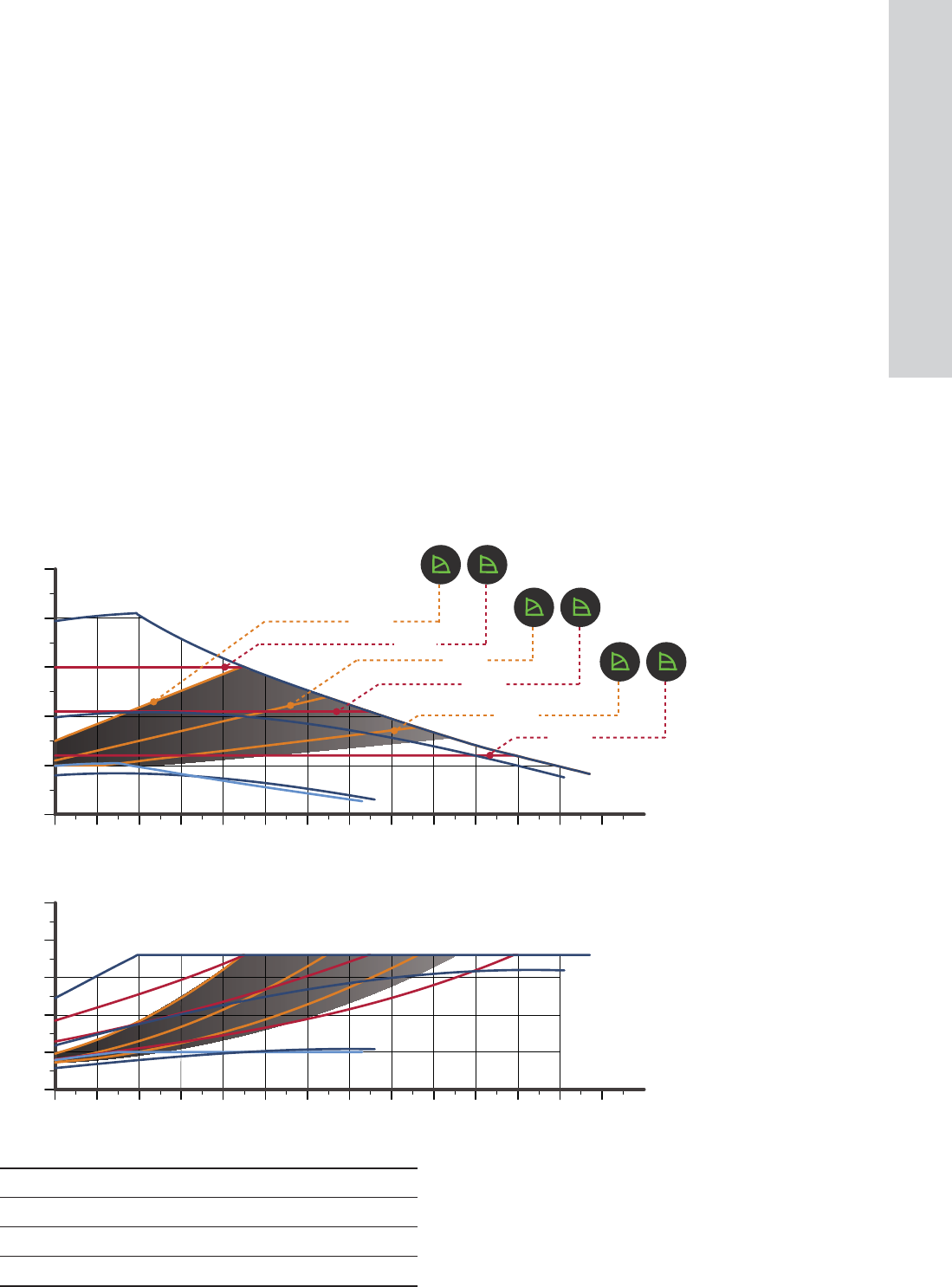

15.3 Kennlinien, ALPHA2 XX-40
Abb. 30 ALPHA2 XX-40
TM05 1672 4111
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4
Q [m³/h]
0
1
2
3
4
[m]
H
III
II
I
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4
Q [m³/h]
0
5
10
15
20
[W]
P1
III
II
I
PP1
CP1
PP2
CP2
PP3
CP3
Einstellung P1 [W] I
1/1
[A]
AUTO
ADAPT
4 bis 18 0,04 bis 0,18
MIN 3 0,04
MAX 18 0,18
