operation manual

Deutsch (DE)
11
6. Elektrischer Anschluss

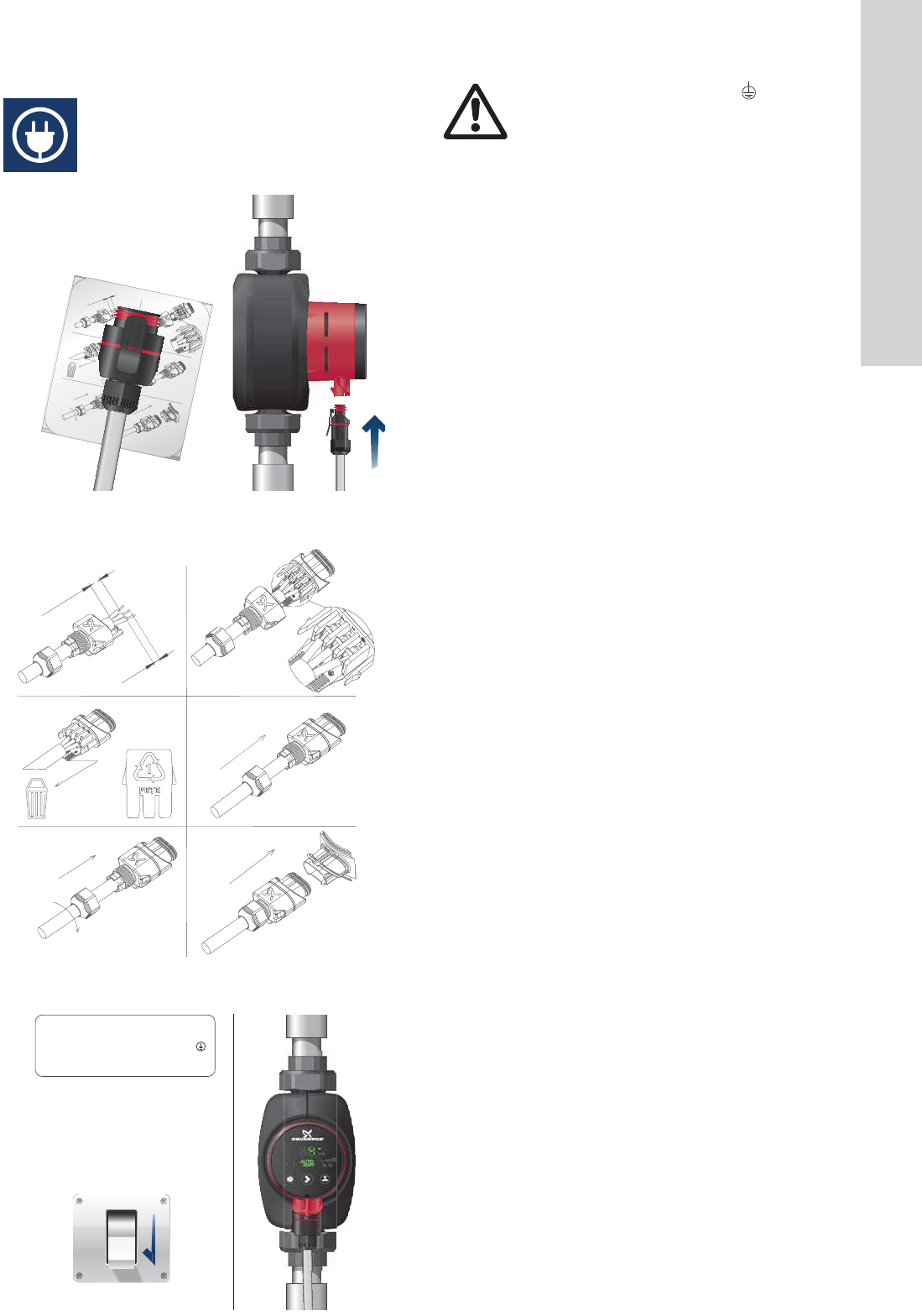

Abb. 9 Elektrischer Anschluss
Abb. 10 Einstecken des Steckers
Abb. 11 Einschalten der Pumpe
Der elektrische Anschluss einschließlich der erforderlichen
Schutzmaßnahmen ist in Übereinstimmung mit den örtlichen
Vorschriften vorzunehmen.
• Für den Motor ist kein externer Motorschutz erforderlich.
• Prüfen, ob die auf dem Typenschild angegebene Spannung
und Frequenz mit der vorhandenen Netzversorgung überein-
stimmen. Siehe Abschnitt 4.1 Typenschild.
• Die Pumpe mithilfe des mitgelieferten Steckers an die Netz-
versorgung anschließen. Siehe Abb. 10, Schritte 1 bis 6.
• Leuchten die Anzeigen im Bedienfeld, ist die Pumpe korrekt
an die Netzversorgung angeschlossen. Siehe Abb. 11.
• Werkseinstellung: AUTO
ADAPT
.
TM05 3058 0912TM05 2772 0912TM05 3058 0912
12.0
7.0
CLICK
CLICK
CLIP
6
5
3
4
21
12.0
7.0
CLICK
CLICK
CLIP
6
5
3
4
2
1
1
0
1 x 230 V ± 10 % ∽ 50/60 Hz
Warnung
Die Pumpe muss geerdet werden .
Die Pumpe ist an einen externen Netzschalter mit
einer allpoligen Kontaktöffnungsweite von
mindestens 3 mm anzuschließen.
