operation manual

Deutsch (DE)
10
5.4 Anordnung in Klimaanlagen und
Kaltwassersystemen
In Klimaanlagen und Kaltwassersystemen muss der Klemmen-
kasten so angeordnet sein, dass der Stecker nach unten zeigt.
Siehe Abb. 6.

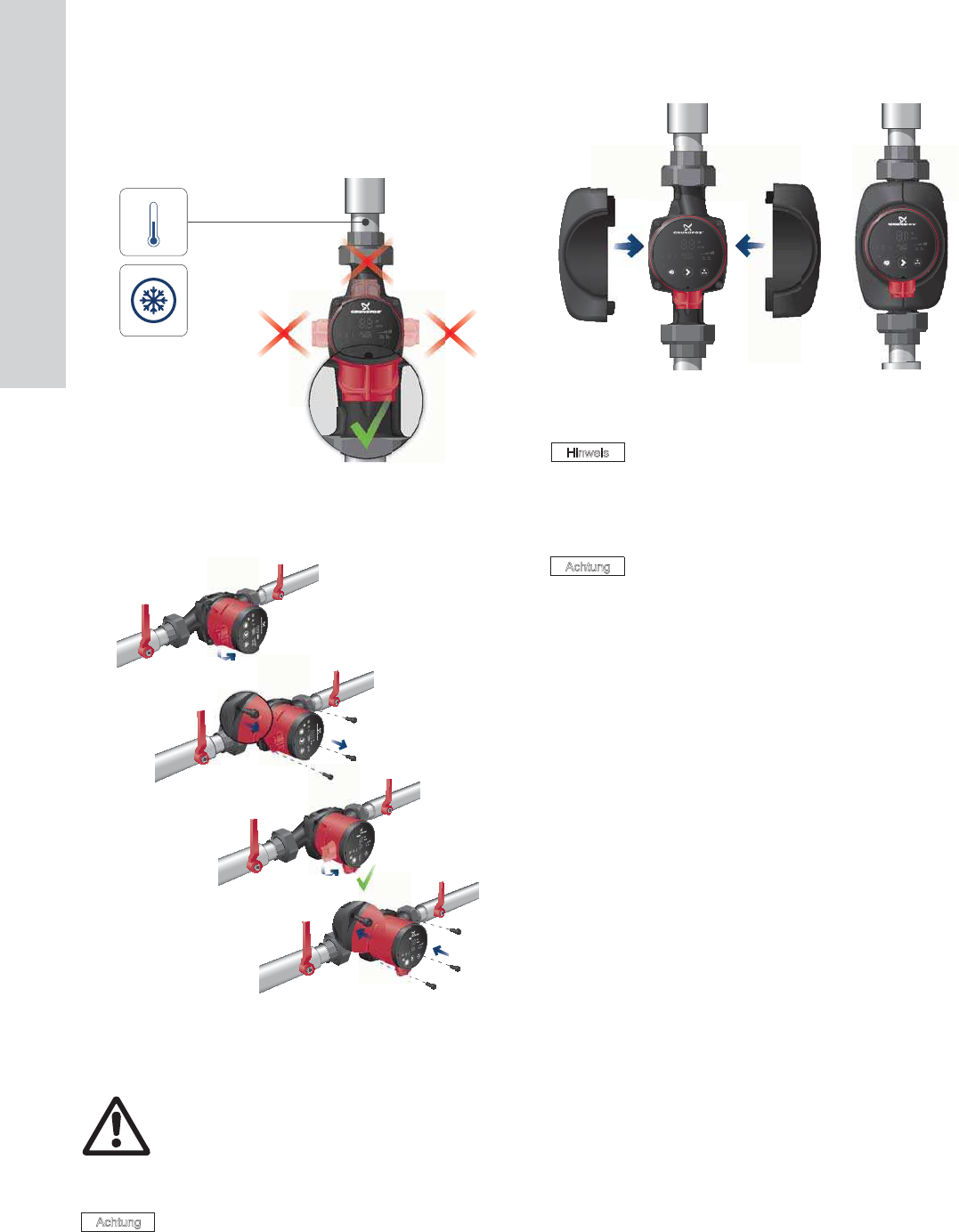

Abb. 6 Zulässige Klemmenkastenstellungen in Klima-
anlagen und Kaltwassersystemen
5.5 Ändern der Klemmenkastenstellung
Abb. 7 Ändern der Klemmenkastenstellung
Der Klemmenkasten kann in 90 °-Schritten gedreht werden.
Vorgehensweise:
1. Die Innensechskantschrauben des Pumpenkopfs mit einem
Inbusschlüssel (M4) lösen und herausschrauben.
2. Den Pumpenkopf in die gewünschte Position drehen.
3. Die Schrauben einsetzen und über Kreuz festziehen.
5.6 Dämmen des Pumpengehäuses
Abb. 8 Dämmen des Pumpengehäuses
Die Wärmeverluste können durch Dämmen des Pumpen-
gehäuses mit den mitgelieferten Wärmedämmschalen und der
Rohrleitungen reduziert werden. Siehe Abb. 8.
5.7 Klimaanlagen und Kaltwassersysteme
Die Wärmedämmschalen für die Pumpen können auch bei Klima-
anlagen und Kaltwassersystemen verwendet werden.
Alternativ können auch Wärmedämmschalen aus Polystyrol bei
Grundfos bestellt werden. Siehe Abschnitt 16. Zubehör.
TM05 3151 1212TM05 3151 1212
Warnung
Vor dem Lösen der Schrauben die Anlage ent-
leeren oder die Absperrventile auf der Saug- und
Druckseite der Pumpe schließen. Das Förder-
medium kann unter hohem Druck stehen und
heiß sein.
$FKWXQJ
Nach dem Ändern der Klemmenkastenstellung
die Anlage wieder mit dem Fördermedium
befüllen bzw. die Absperrventile öffnen.
1
2
3
4
TM05 3058 0912
+LQZHLV
Über das Pumpengehäuse und die Rohrleitungen
geht Wärme verloren. Diese Wärmeverluste
sollten auf ein Minimum begrenzt werden.
$FKWXQJ
Niemals den Klemmenkasten mit dämmen oder
das Bedienfeld abdecken.
